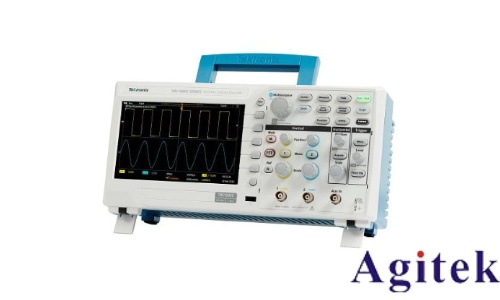

在电子测量领域,时间精度的准确测量对于分析信号动态特性、评估系统响应速度至关重要。泰克示波器凭借其高采样率、精确时基和丰富的触发功能,成为时间精度测量的首选工具。以下是系统、科学的测量方法与操作要点。

一、测量前准备:校准与设置
测量的准确性始于系统校准。首先,使用示波器内置的校准信号(通常为1kHz方波)进行探头补偿。将探头连接至校准端口,调整探头补偿电容,使屏幕上显示的方波波形平直无过冲或圆角,确保信号传输无失真。同时,确认示波器时间基准(时基)处于校准状态,避免因时基漂移引入误差。
二、触发设置:锁定测量起点
触发是时间测量的关键。选择合适的触发模式(如边沿触发)和触发源(如CH1),设置触发电平于信号上升沿或下降沿的稳定区域(建议设在信号幅值的30%~70%之间),以确保每次采集都从同一时点开始。对于复杂信号,可启用“序列触发”或调节“释抑时间”,避免误触发,提升波形稳定性。
三、时间测量方法
1. 自动测量法:现代泰克示波器支持自动测量功能。按下“Measure”键,选择“上升时间”、“脉宽”、“周期”或“延迟”等参数,示波器将自动识别波形特征点并计算结果,数据直接显示在屏幕上,操作便捷且精度高。
2. 光标测量法:用于精确比对两点间时间差。启用光标功能,将一个光标对准信号起始点(如上升沿起点),另一个光标对准目标点(如达到阈值的时刻),屏幕将实时显示两者间的时间间隔。此法适用于非标准波形或需自定义测量点的场景。
3. 延迟线辅助法:对于极高精度的时延测量,可使用外部延迟线。将待测信号通过延迟线输入示波器,调节延迟时间直至波形对齐,通过读取延迟线设定值获得时延数据,再结合光标测量进行验证。
四、误差控制与注意事项
测量过程中需注意:选择合适带宽的探头并正确接地,避免引入噪声或延迟;确保采样率足够高(建议为信号最高频率的5倍以上),防止混叠;使用“Hi-Res”或“峰值检测”模式提升时间分辨率。同时,定期进行仪器自检与专业校准,确保系统整体精度。

综上,通过科学的校准、精准的触发、合理的测量方法与严谨的误差控制,泰克示波器可实现高精度的时间测量,为电子系统的设计与调试提供可靠数据支持。
