在电子测量领域，时域波形能告诉我们信号电压如何随时间变化，但许多关键问题——如谐波失真、电源噪声、电磁干扰(EMI)源——隐藏在信号的频率成分中。这时，就需要将视角从时域转换到频域。

泰克(Tektronix)示波器内置的快速傅里叶变换(FFT)功能，正是连接这两个世界的桥梁。它能将捕获的时间域波形数学转换为其频率分量，帮助工程师快速诊断系统问题。

一、 FFT基础：从时间到频率

FFT是离散傅里叶变换(DFT)的高效算法。简单来说，它将一段时域信号分解为一系列正弦波分量，揭示信号中包含哪些频率以及它们的强度。

在示波器上，启用FFT后，屏幕的横轴将从“时间”变为“频率(Hz)”，纵轴通常为“幅度”(Vrms或dBVrms)。这使得我们能够直观地看到信号的频谱分布。

二、 实战操作：四步显示频谱

在泰克示波器上使用FFT功能通常非常直观，遵循以下步骤即可：

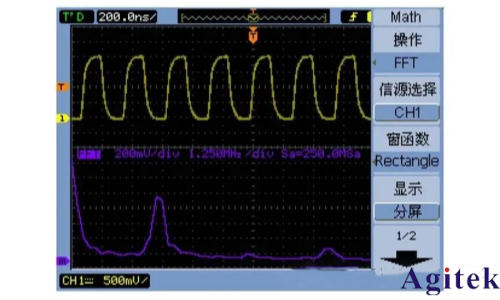

1. 调用功能： 按下前面板的**[Math]**（数学）键。

2. 选择运算： 在“数学”菜单中，选择“运算(Operation)”为FFT。

3. 设置信源： 在FFT子菜单中，选择“信源(Source)”，指定要分析的输入通道（如CH1）。

4. 优化显示： 调整水平方向的“频率/格”旋钮，以缩放频谱，清晰地观察感兴趣的频段。

三、 关键参数：窗函数的选择

FFT分析中一个关键概念是“频谱泄漏”，即信号能量扩散到邻近频率，导致频谱模糊。为了减少泄漏，我们需要选择合适的窗函数(Window Function)。不同的窗函数在频率分辨率和幅度精度之间进行了权衡。

● 矩形窗(Rectangular)：适用于瞬态信号或当频率成分已知且不需要高幅度精度时。它对频谱泄漏的抑制能力最弱。

● 汉宁窗(Hanning)：这是最常用的窗函数。它在频率分辨率和旁瓣抑制之间取得了良好的平衡，非常适合分析周期性信号和寻找谐波。

● 平顶窗(Flat Top)：提供最高的幅度测量精度，但会降低频率分辨率。适用于需要精确测量信号幅值的场合。

● 布莱克曼窗(Blackman)：提供比汉宁窗更好的旁瓣抑制，适合分析包含强弱信号混合的复杂频谱。

四、 提升分析精度的技巧

为了获得最准确、最有用的FFT结果，建议遵循以下**实践：

● 交流耦合：如果信号包含直流分量或较大的直流偏移，FFT结果可能会失真。建议在测量前，将源波形的耦合方式设置为交流(AC)，以滤除直流成分。

● 平均采集模式：对于重复性信号，将示波器的采集(Acquire)模式设置为平均(Average)，可以有效减少随机噪声和混叠分量，使频谱线条更平滑，更容易识别出微弱的干扰信号。

● 关注动态范围：当信号中同时存在强弱悬殊的频率成分时，建议将纵轴刻度设置为dBVrms。对数刻度能更好地展现宽动态范围，让您同时看清大信号和小信号的细节。

● 理解分辨率：FFT的频率分辨率(Δf)等于采样率(fS)除以FFT点数(N)。在FFT点数固定的情况下，降低采样率（或增加记录长度）可以获得更精细的频率分辨能力，但要注意采样率必须满足奈奎斯特采样定理（至少为信号最高频率的2倍），否则会发生混叠。

五、 典型应用场景

● 电源纹波与噪声分析：通过FFT，可以清晰地看到开关电源输出中的开关频率及其谐波，以及可能存在的高频噪声尖峰，从而评估滤波电路的性能。

● 谐波失真测量：输入一个正弦波信号，通过观察FFT频谱中基频的整数倍处是否出现不应有的峰值，可以快速判断放大器或音频设备的失真情况。

● EMI预兼容测试：使用近场探头连接示波器，利用FFT扫描设备周围的电磁辐射，寻找超出限制的干扰频率点，为后续的屏蔽和滤波整改提供方向。

● 机械振动分析：配合加速度传感器，FFT可用于识别旋转机械的特征频率，帮助诊断轴承故障或不平衡问题。

结语

泰克示波器的FFT功能是一个强大且易于使用的工具，它将示波器从单纯的时域观测设备，转变为具备频域分析能力的多功能仪器。通过熟练掌握窗函数选择、采集模式设置和显示参数调整，工程师可以高效地完成从噪声排查到系统验证的各种复杂任务，真正做到“看见”信号的内在结构。
