在嵌入式系统开发过程中，调试是确保软硬件协同稳定运行的关键环节。罗德与施瓦茨（R&S）示波器凭借其高精度测量能力、丰富的触发模式和强大的分析功能，成为嵌入式系统调试中不可或缺的工具。结合其特性，可构建一套高效、系统的调试方法。

一、基础连接与设置，确保信号准确捕获

调试起始阶段，需正确连接信号源。使用探头接入待测节点（如MCU引脚、电源轨等），注意选择合适的衰减比（如10X）以减少负载效应。通过边沿触发或脉冲触发模式，设置合理触发电平与斜率，确保波形稳定显示。调整时基与垂直刻度，使关键信号完整呈现于屏幕中央，为后续分析奠定基础。

二、核心测量功能，深入分析系统行为

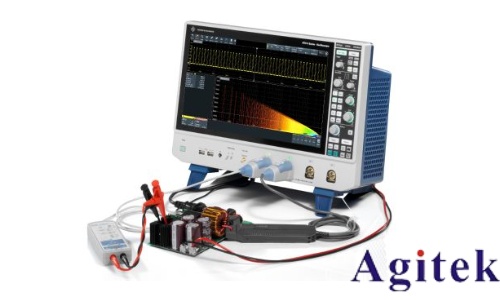

在软件调试中，示波器可验证中断响应、任务调度等时序行为。利用频率与周期测量功能，可评估时钟信号的准确性；通过抖动与相位噪声分析，判断系统时序稳定性。对于电源完整性问题，可使用R&S示波器配合电源轨探头，测量电源纹波与噪声，设置带宽限制（如20MHz）以聚焦低频干扰。在负载阶跃测试中，高采样率与大存储深度可完整捕获电压跌落与恢复过程，评估电源瞬态响应能力。

三、高级功能协同，提升调试效率

结合外部触发功能，可实现示波器与逻辑分析仪、JTAG调试器的同步采集，精准定位软硬件事件的时间关系。使用FFT功能进行频谱分析，有助于发现隐藏的谐波干扰或振荡源。通过数学运算功能（如波形相减），可提取噪声成分或分析信号差异。测量数据可保存为CSV或图像格式，便于生成测试报告或与团队共享分析结果。

四、注意事项与协同策略

调试过程中需定期校准探头，使用示波器内置校准信号确保测量精度。在电磁干扰较强的环境中，应使用屏蔽措施减少噪声影响。同时，结合J-Link、OpenOCD等调试工具，实现代码级断点控制与寄存器监控，形成“软件逻辑+物理信号”的联合调试闭环。

综上，罗德与施瓦茨示波器不仅是信号观测工具，更是嵌入式系统调试的“眼睛”。通过系统化运用其测量与分析能力，开发者可快速定位时序异常、电源问题与信号完整性缺陷，显著提升调试效率与系统可靠性，为嵌入式产品稳定运行保驾护航。
