在现代电子系统设计中，电源完整性（Power Integrity, PI）是确保电路稳定可靠运行的关键因素。其中，电源分配网络（PDN）的阻抗特性和电源纹波分析是评估PI性能的两大核心内容。利用普源示波器，工程师可以高效、精准地完成PDN阻抗测试与纹波分析，为系统优化提供数据支持。

一、PDN阻抗测试原理与方法

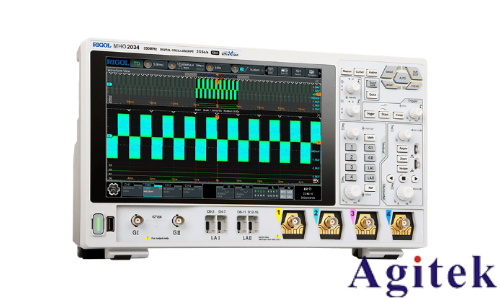

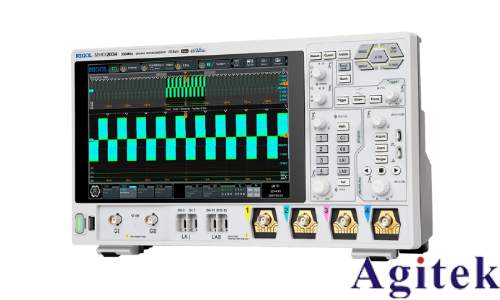

PDN阻抗反映了电源网络对噪声的抑制能力，理想情况下PDN应呈现低阻抗特性，以最小化电压波动。使用普源示波器进行阻抗测试，通常结合电流探头与电压测量，通过注入已知频率的交流信号或利用系统自身动态负载，测量PDN上的电压响应。利用欧姆定律 $Z = V/I$，可计算出特定频率下的阻抗值。普源示波器如MSO8074A或DHO5108具备高采样率与宽频带，配合其强大的数学运算功能，可实时计算阻抗频谱。建议使用FFT功能分析频域响应，识别阻抗峰值，定位谐振点，进而优化去耦电容布局。

二、电源纹波分析流程

电源纹波是叠加在直流电源上的交流噪声，主要来源于开关电源的开关动作、整流不彻底或滤波不足。使用普源示波器测量纹波，需将探头直接连接电源输出端，地线尽可能短以减少环路干扰。设置示波器为交流耦合模式，选择合适垂直刻度（如10–100mV/div）与时间基准（如100μs/div–1ms/div），启用自动测量功能读取纹波峰峰值与频率。例如，MSO8074A支持“电源纹波”专用测量参数，可快速获取结果。

三、综合分析与优化建议

结合PDN阻抗与纹波数据，可深入诊断电源问题。若纹波频率对应PDN阻抗峰值，说明该频率下噪声未被有效抑制，需调整去耦策略。高频纹波（>100kHz）常源于开关电源，可通过增加高频陶瓷电容抑制；低频纹波则可能与滤波电容容量不足有关，应增大电解电容容值。

四、注意事项

测试中需确保良好接地，避免地环路引入噪声；使用探头前应进行校准；合理设置示波器带宽与采样率，避免信号失真。此外，定期校准示波器，确保测量精度。

综上，普源示波器凭借其高精度、多功能与易操作性，成为PDN测试与纹波分析的理想工具。通过科学测量与深入分析，工程师可有效提升电源完整性，保障电子系统稳定运行。
