使用罗德与施瓦茨示波器RTO和R & S®VSE测试IoT设计

  时间:2025-11-06 15:09:00

对物联网 (IoT) 解决方案的需求不断涌现。大多数情况下,开发人员都会将无线通信模块集成到嵌入式设计中。在设计和调试物联网系统时,必须执行许多不同的测量。在使用示波器进行电压和时间测量方面,开发人员可谓得心应手,同时他们也希望使用示波器进行所有其他必要的测量。现在,R & S®RTO示波器让这一切成为可能。

使用罗德与施瓦茨示波器RTO和R & S®VSE测试IoT设计(图1)


无线嵌入式IoT系统开发过程中可以使用罗德与施瓦茨数字示波器解决方案完成的典型测量任务

任务

需求

产品特性

电源管理验证

测量微弱电流

验证电源完整性

最高16位分辨率,500 μV/div垂直刻度

波形捕获率高达1百万波形/秒

快速FFT频谱分析,起始于直流频段

高灵敏度电流探头,1:1无源探头

芯片组互连测试

触发和解码串行协议

在并行总线上测量总线定时特性



符合最高17项协议的串行触发及解码选件,包括自定义解码(NRZ/曼彻斯特协议)

MSO选件,5 Gsample/s,16个通道,波形捕获率高达200 000波形/秒

测试无线模块

捕获传输突发脉冲串

检查信号质量

低至1 mV/div的输入灵敏度支持全测量带宽

在频域内进行快速FFT和模板测试

区域触发选件

使用R & S®VSE矢量信号分析软件开展信号分析

总体系统验证

触发和解码串行协议

使不同接口和电源的设备活动相互关联

模拟信号、解码串行和并行总线、信号频谱的时间相关性视图

分段存储和历史模式

EMI调试

确定PCB上的EMI源

对照EMI标准执行预一致性测试

使用瀑布图选件执行快速FFT

EMI预一致性测量的对数刻度和模板测试功能(根据EMI标准)

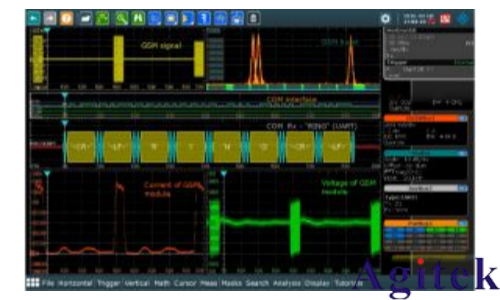

使用罗德与施瓦茨示波器RTO和R & S®VSE测试IoT设计(图2)

有关无线模块的数据采集、处理及通信的时间分析。

测量示例

分析无线模块的数据采集、处理和通信定时

上方屏幕截图显示与调制解调器接口的功耗和数据流量具有时间相关性的物联网模块的GSM连接。可在模拟通道上测量射频、电源电压和电流。数字通道通过UART采集模块的调制解调器接口通信信息,并对协议进行解码。GSM突发脉冲的频谱如右上方所示。

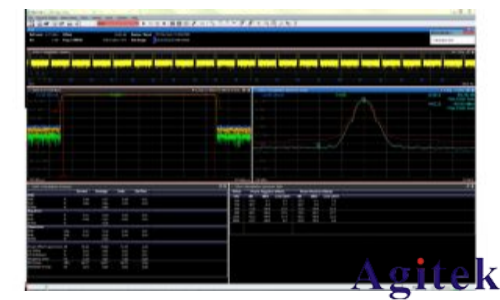

使用罗德与施瓦茨示波器RTO和R & S®VSE测试IoT设计(图3)

使用R & S®VSE矢量信号分析软件分析GSM信号。

分析无线信号

可选的R & S®VSE矢量信号分析基本软件可加载从R & S®RTO(带R & S®RTO-K11选件)实时采集的I/Q数据,并提供广泛的分析。基本款R & S®VSE软件可提供幅度、频谱、统计和I/Q矢量分析。下方屏幕截图显示了基于GSM的幅度、功率与时间 (PvT) 测量以及调制频谱。此外、还显示了有关调制精度及调制频谱的表格视图。

推荐配置

下表显示了针对物联网测量的推荐配置。您可以在初次购买之后,根据自身需求扩展配置,比如根据NRZ/曼彻斯特协议添加自定义解码,I/Q采集以及矢量分析软件。丰富的有源探头和电流探头供您选择。

名称

类型

订单号

示波器系列,
主机,200 mpoints/800 mpoints,4路通道,需要带宽选件

R & S®RTO64

1802.0001.04

I/Q软件接口

R & S®RTO6-K11

1801.6812.02

GSM/EDGE演进和VAMOS信号分析

R & S®VSE-KT10

1345.1705.02
