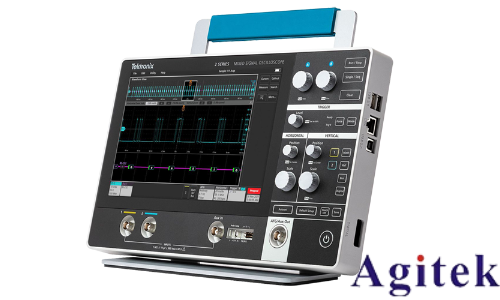

泰克MSO22示波器的余晖功能（Persistence）能帮助用户更好地观察信号变化趋势、捕获瞬态事件和分析周期性信号。开启和设置余晖功能的操作流程如下：

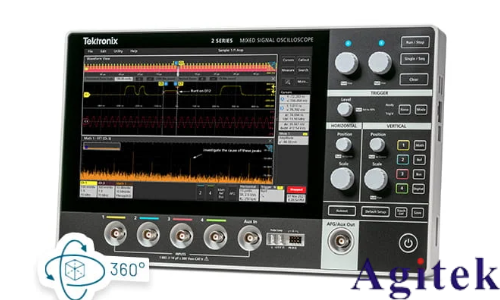

一、进入菜单界面

1. 通过前面板操作：

   按下示波器前面板上的 “DISPLAY” 按键，进入“显示”菜单。

   或通过屏幕触摸功能，点击菜单栏的“Display”（显示）选项。

二、选择余晖模式

1. 在“Display”菜单中，找到 “Persistence”（余晖）选项。

2. 点击进入后，可以选择不同的模式：

   Classic（经典模式）：以灰度显示波形轨迹，适合观察信号细节与出现频率。

   Color（彩色模式）：新波形用亮色（如红色），旧波形逐渐变暗或变蓝，适合区分信号变化动态。

三、参数设置与优化

1. 余晖时间（Persistence Time）：

   可调范围通常为几毫秒至几秒，甚至有“无限（∞）”模式。

   根据实际需求选择，短时间适合瞬态信号，长时间适合趋势监测。

2. 强度（Intensity）：

   调整波形的亮度，推荐设置在50%-70%之间，避免屏幕过曝或波形过淡。

3. 颜色映射（Color Map）（仅彩色模式）：

   可选“Rainbow”、“Heatmap”等，增强视觉对比度，方便区分高频/低频区域。

四、实时观测与调整

1. 完成设置后返回主界面，输入待测信号并触发示波器。

2. 屏幕将显示累积的波形轨迹，动态调整参数可实时观察信号变化。

3. 建议配合合适的触发方式（如边沿触发、脉宽触发），让波形叠加更清晰、分析更有针对性。

五、典型应用场景

瞬态信号捕捉：如电源启动毛刺、浪涌电流等，设置较短余晖时间。

噪声与漂移分析：设置较长余晖时间，观察随机噪声分布或信号漂移。

周期性信号分析：用经典灰度模式或彩色模式，直观展现频率、相位和异常。

补充说明

余晖功能通过保留历史波形数据叠加显示，实现高分辨率和高灵敏度的信号观测。

若需恢复普通显示模式，只需在Persistence菜单选择“Off”即可。

总结：

MSO22余晖功能开启只需进入Display菜单，选择Persistence并设置相关参数即可。灵活调整余晖时间、强度和模式，可以满足多样化的观测与分析需求。熟练掌握此功能，能显著提升信号测试和故障排查效率。
