什么是 S参数？

S参数，也就是散射参数。是微波传输中的一个重要参数。S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。

为什么使用 S参数？

某个器件(系统)完整的参数应包含：反射和传输特性，参数反射参数指标中都应包含幅度和相位信息。对器件(系统)的这些参数描述可采用S参数(散射参数)。

双端口器件的S参数包含四个参数(N端口器件S参数包含N^2个参数)。S参数的定义是基于信号电压比值的参数。所以S参数为矢量。

S参数下标为器件的端口，具体定义为：第一个数字代表信号输出端口，第二个数字代表信号输入端。网络分析仪测试中，被测件与仪表端口1（Port1)连接的端口定义为器件的1端口，与仪表端口2连接的器件端口定义为2端口。
Sab：表示被测件端口b到端口a的传输系数。

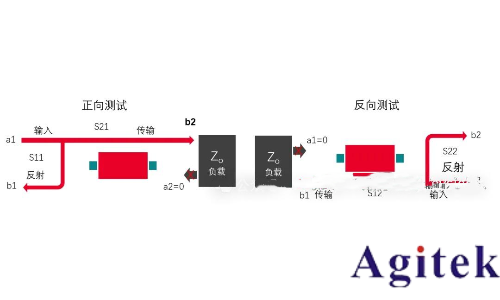

例：被测件输入端为：1端口，输出端：2端口。
S11：当被测件输出端接匹配负载，输入端反射系数。
S21：当被测件输出端接匹配负载时，器件 端口1Þ端口2传输系数。

矢量网络分析仪是做什么的?

测量功能‌：矢量网络分析仪能够测量单端口或两端口网络的各种参数幅值和相位，包括输入反射系数、输出反射系数、电压驻波比、阻抗（或导纳）、‌衰减（或增益）、相移和‌群延时等传输参数，以及隔离度和定向度等。

‌宽频带扫描测量‌：能够在宽频带内进行扫描测量以确定网络参量，并对测量结果逐点进行误差修正，换算出其他几十种网络参数。

‌电子延迟功能‌：利用电子延迟功能抵消被测器件的电长度，得到与线性相移的偏差，即相位波动（失真），这对于相位波动的测试非常重要。

‌多种测试功能‌：除了基本的幅值和相位测量外，还可以进行驻波比、‌回波损耗、‌插入损耗、平坦度、‌带外抑制、衰减、增益、隔离度、特性阻抗、输入输出阻抗、相位、延时、1dB压缩点、噪声系数等多种参数的测试。

‌应用广泛‌：矢量网络分析仪适用于各种射频微波元器件和电路的测试，包括‌滤波器、‌放大器、‌混频器、双工器、耦合器、隔离器、环行器等，广泛应用于通信、雷达、电子对抗等领域。

‌高精度和高动态范围‌：矢量网络分析仪具有高精度和高动态范围，能够满足各种复杂测试需求，是射频微波领域不可或缺的测试工具。

综上所述，矢量网络分析仪是一种功能强大、应用广泛的测试设备，对于保证射频微波系统的性能和稳定性具有重要意义。
