集成电路作为当代社会科技发展的核心驱动力，其生态系统的完善主要在于电感与变压器等关键元件的性能突破。而测试技术作为连接设计与应用的桥梁，正成为推动集成电路向高频化、集成化、智能化方向演进的核心保障。

客户情况

某集成电路制造产业链企业现需对其生产线中使用的各类电感和变压器开展系统性性能测试，测试范围涵盖PFC电感、输入共模电感及输出滤波电感等核心组件。

测试要求

1、精确测量并记录元件在不同工作条件下的电感特性曲线，以及在高频环境下的电感值变化情况（项目一：要开展电感曲线测试和高频电感测试）；

2、进行电感耐压测试和绝缘测试，模拟实际工作中可能遇到的过电压场景，检验元件在规定电压下的耐受能力（项目二：进行电感耐压测试和绝缘测试）；

3、对变压器进行圈比电感值测试，验证变压器的变比和电感参数是否符合设计标准（项目三：对变压器进行圈比电感值测试，验证变压器的变比和电感参数是否符合设计标准。）。

解决方案

项目一：要开展电感曲线测试和高频电感测试

电感曲线测试能够呈现出电感元件在不同电流、频率等参数变化下的电感值波动情况，帮助我们深入了解元件的电感特性；而高频电感测试则侧重于评估元件在高频工作状态下的性能表现，因为在高频环境下，电感的分布参数和损耗等因素会对电路性能产生显著影响。

为确保测试精度与效率，推荐使用TH2848、TH2851系列精密阻抗分析仪，其核心优势如下：

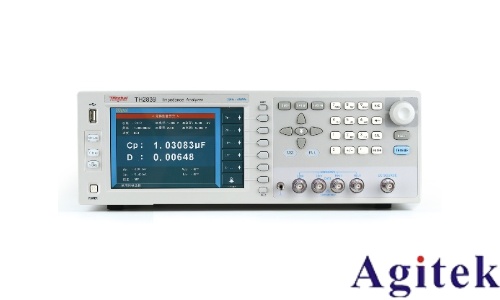

TH2848系列精密阻抗分析仪采用10.1英寸、分辨率达1280*800的电容式触摸屏，频率从4Hz-10MHz，采用了四参数显示、所有设置、监视、分选参数、状态等可以在同一屏显示，避免了频繁切换的繁琐操作。

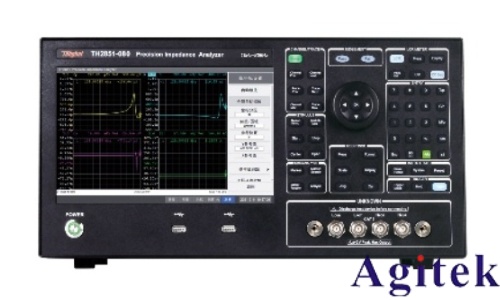

TH2851系列阻抗分析仪采用10.1英寸电容式触摸屏，分辨率1280*800，测试频率范围：10Hz~130MHz，快达2.5ms的测试速度、及高达100MΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。

项目二：进行电感耐压测试和绝缘测试

（一）电感耐压测试是为了检验电感元件在承受超过其额定电压一定倍数的情况下，是否能够保持正常工作而不发生击穿或损坏。

（二）绝缘测试则是检测电感元件各部分之间的绝缘性能，确保在正常工作电压下，不同电位之间不会出现漏电现象，保障电路的安全稳定运行。

为确保测试精度与效率，推荐使用TH9320程控交直流耐压绝缘测试仪，其核心优势如下：

TH9320程控交直流耐压绝缘测试仪采用 480×272TFT点阵液晶显示屏，AC：5kV/1μA-20mA，DC：6kv/0.1μA-10mA， 绝缘电阻测试：0.1MΩ-10.0GΩ 0.10kV-1.00kV，是一款小功率经济型智能安规测试仪器。

项目三：对变压器进行圈比电感值测试，验证变压器的变比和电感参数是否符合设计标准。

变压器的圈比即原、副边绕组的匝数比，它是变压器实现电压变换和能量传输的关键参数。通过精确测量变压器的圈比，并计算出相应的电感值，我们可以验证变压器的设计参数是否准确，确保其在实际应用中能够按照预期的性能指标工作，为整个电子系统的可靠运行提供保障。

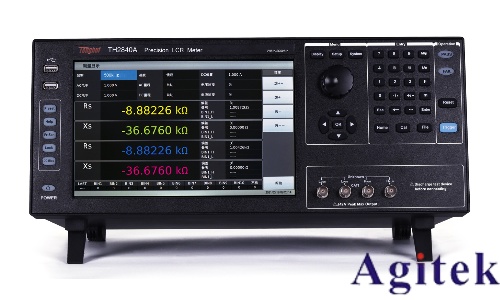

为确保测试精度与效率，推荐使用TH2840AX系列自动变压器测试系统，其核心优势如下：

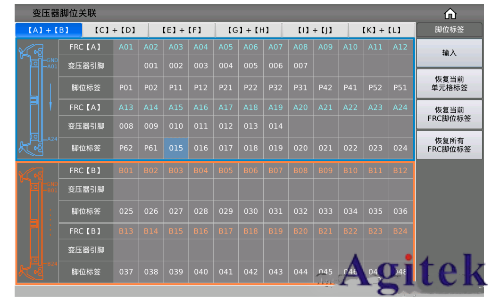

 TH2840AX系列自动变压器测试系统在变压器测试功能方面有变压器脚位与治具脚位自动换算、连续测试时间间隔设定、多组初级测试、多组漏感测试、测试值偏差补偿、测试结果良品与不良品计数、测试参数存储及调用功能、不良品重复测试设定等等，且可以同时测量多个变压器。

(1)四参数同时测试

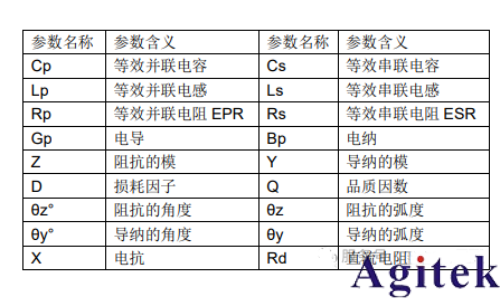

一个测量周期内可同时测量阻抗元件的四个参数，可测量参数如下：

(2)多操作同屏显示

可以将所有脚位设置、测试条件、脚位串并联、平衡设置等同一屏操作，简化了设置过程，更降低了仪器操作者设置的难度。

(3)漏感测试

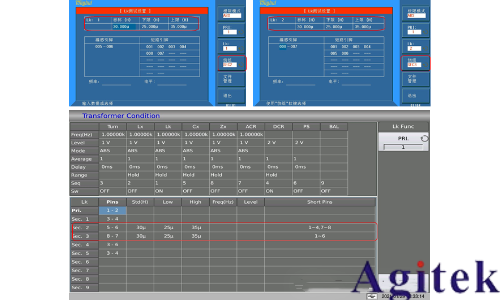

在多个绕组测试漏感Lk时，早期仪器需要不断切换对应绕组，并设置标称值及极限值，非常麻烦，新一代自动变压器测试系统改进了这种设置方式，直接在同一个设置页面即可设置不同次级绕组的脚位及连接方式、省去了输入漏感引脚，直接在相应的引脚处输入标称值，上下限即可。

(4）直流电阻（DCR）测试

变压器测试中的DCR是评估质量效率、指导设计优化、保障安全运行及确保符合行业标准的关键参数。

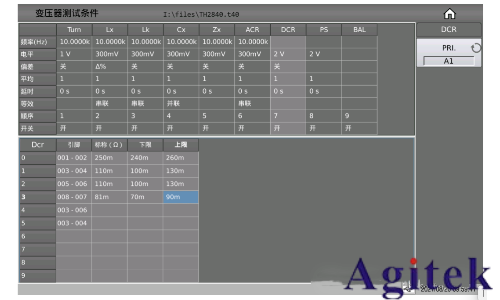

在变压器扫描的<变压器测试条件>页面，触摸或移动光标至测试条件表格中 DCR 的一列，可进行 DCR 参数设置。

经验与总结

随着集成电路向“后摩尔时代”发展，多种电子元器件测试将面临更复杂的挑战。同惠电子将持续投入研发，推出高精密测量仪器，并构建“测试数据-AI分析-设计优化”闭环平台，为客户提供从元件级特性分析到系统级性能优化的全链条测试支持。
