在电子测试与测量领域，示波器作为核心仪器，其性能与操作便捷性直接影响测试效率与数据准确性。Tektronix TBS2000B系列示波器凭借灵活的带宽配置、丰富的功能模块及人性化的操作设计，成为电子工程师调试、验证电子设计的重要工具。本文将从产品核心特性、基础操作、关键功能应用、数据管理及维护等维度，全面解析该系列示波器的技术要点，助力用户高效掌握仪器使用方法。

一、产品核心特性与硬件配置

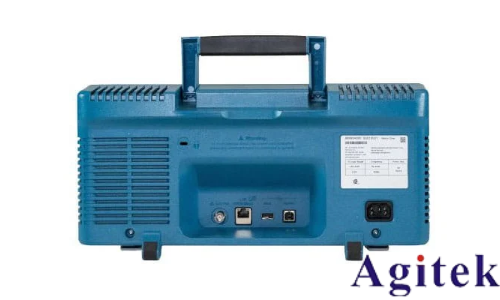

Tektronix TBS2000B系列示波器涵盖TBS2072B/TBS2074B（70MHz）、TBS2102B/TBS2104B（100MHz）、TBS2202B/TBS2204B（200MHz）共6款型号，分别提供2通道与4通道配置，满足不同测试场景需求，其核心技术参数与硬件优势如下：

1.1 核心性能参数

带宽与采样能力：带宽覆盖70MHz-200MHz，支持现场升级（如70MHz通过许可证升级至100MHz/200MHz）；所有通道采样速率达1GS/s，半数通道激活时可提升至2GS/s，确保高频信号精准捕获。

存储与波形捕获：单通道最大记录长度500万点，可捕获多周期信号细节；波形捕获速率高达10,000个波形/秒，快速发现信号异常（如毛刺、欠幅脉冲）。

显示与接口：配备9英寸WVGA宽屏彩色显示器，波形显示清晰；支持TekVPI®通用探头接口，可自动识别电压/电流探头类型并配置参数，简化操作流程。

1.2 标配与可选附件

示波器的测试能力需通过适配附件进一步拓展，TBS2000B系列的标准配置与可选附件如下表所示：

二、基础操作：从开机到信号连接 掌握基础操作是确保示波器精准工作的前提，本节涵盖开机设置、语言与时间配置、探头连接与补偿等关键步骤。

2.1 开机与初始设置

1. 安全接地：示波器通过电源线接地，需使用专用认证电源线（如中国地区用161-0341-xx），确保接地导线与大地可靠连接，避免电击风险。

2. 开机流程：将电源线连接至示波器电源接口与电网，按下前面板“Power”按钮，仪器将自动恢复上次关机前的设置；若需重置为出厂状态，按下“Default Setup”按钮即可。

3. 语言与时间配置：

按“Utility”按钮，选择“Language”，通过通用旋钮（Multipurpose Knob）选择“中文简体”并确认，同时需安装对应语言的前面板饰面（如335414300）。

时间设置：进入“Set Date & Time”菜单，依次调整年、月、日、时、分，点击“Apply”保存，确保文件保存时的时间戳准确。

 2.2 探头连接与补偿

探头是示波器与被测信号的“桥梁”，其连接与补偿直接影响测量精度，操作步骤如下：

1. 探头类型选择：TBS2000B支持TekVPI®有源探头与无源探头，连接时仪器自动识别探头类型（电压/电流）；若使用无源探头，需手动在“Vertical Menu > Probe Setup”中设置衰减系数（默认10X，可快速切换1X/10X）。

2. 探头补偿操作：

将探头端部连接至前面板“PROBE COMP”的5V接口，接地夹连接至接地端。

按“Autoset”按钮，屏幕显示1kHz方波；若波形上升沿圆形（高频响应不足）或有尖峰（高频响应过高），使用探头调整工具旋转探头补偿孔，直至波形上升沿平直、顶部无过冲。

注意：每更换通道或探头，需重新进行补偿；建议使用最短接地导线（减少信号振荡与失真）。

三、关键功能应用：触发、采集与波形分析 TBS2000B系列示波器提供灵活的触发模式、多样的采集方式及全面的波形分析工具，可精准捕获并解析复杂信号。

3.1 触发设置：稳定波形的核心 触发功能确保示波器在特定信号条件下启动采集，避免波形抖动，支持边沿、脉冲宽度、欠幅三种触发类型，常见应用如下：

1. 边沿触发：适用于常规周期信号（如正弦波、方波），操作步骤：

按“Trigger Menu”，选择“Type > Edge”，设置触发源（如CH1）、耦合方式（DC/AC/LF Reject/HF Reject）、斜率（上升沿/下降沿）。

调整“Trigger Level”：手动设置电平值，或选择“Set to 50%”将电平置于信号峰峰值的中点，确保波形稳定显示。

2.脉冲宽度触发：用于分析数字信号中的异常脉冲（如窄脉冲干扰），例如检测宽度大于20ns的正脉冲：

触发类型选择“Pulse Width”，极性设为“Positive”，触发条件设为“>20ns”，电平设为信号逻辑阈值（如TTL的2.0V）。

3. 欠幅触发：捕获未达到指定幅度的脉冲（如数字信号中的“ runt”脉冲），需设置高/低两个门限电平，例如检测未达到5V高电平的正脉冲：

 触发类型选择“Runt”，极性设为“Positive”，高门限设为5V，低门限设为0V，触发条件设为“Runt Occurs”。

 3.2 采集模式与参数配置

采集模式决定示波器如何处理采样数据，需根据被测信号特性选择：

3.3 波形分析工具

1. 自动测量：支持32种自动测量（频率、周期、峰峰值、上升时间等），最多同时显示6项测量结果：

 按“Measure”按钮，选择通道（如CH1），勾选需测量的参数（如频率、峰峰值），屏幕顶部显示测量值；若信号存在削波（显示“Clipping”标识），需调整垂直标度（Vertical Scale）使波形完整显示。

2. 光标测量：适用于手动精准测量（如两点间时间差、幅度差）：

3.  按“Cursors”按钮，默认显示垂直时间光标；选择“Amplitude”切换为水平幅度光标，通过通用旋钮移动光标，屏幕显示光标位置及差值（ΔT/ΔV）；开启“Link”功能可同步移动两个光标。

4. FFT频谱分析：将时域信号转换为频域，快速定位噪声或谐波成分：

按“FFT”按钮，设置源通道（如CH1）、垂直单位（dBV RMS/Linear RMS）、窗口类型（Hanning窗适用于正弦信号，矩形窗适用于瞬态信号）。

 注意：FFT分析仅支持1000/2000/20K点记录长度；若出现频率混叠（假波），需提高采样速率（调整水平标度）或启用20MHz带宽限制。

四、数据管理与远程控制

TBS2000B支持本地USB存储与远程网络控制，方便数据保存、共享与批量管理。

4.1 数据保存与调出

1. 文件类型与保存路径：

屏幕图像：保存为BMP/JPG/PNG格式，按“Save/Recall > Action > Save Image”，选择USB存储路径，文件自动命名为“TEKXXXXX.png”（XXXXX为序号）。

波形数据：支持ISF（内部格式，可重新加载至参考内存）与CSV（兼容Excel，用于数据分析），在“Save Waveform”中选择保存类型与源通道（如CH1、Math波形）。 仪器设置：保存为SET格式，可快速恢复特定测试场景的配置（如“Save Setup > USB File”）。

2. USB文件管理：通过“File Utility”菜单可新建文件夹、重命名/删除文件、格式化U盘，建议按测试项目分类存储文件（如“PowerTest/202405”）。 4.2 远程控制配置

1. LAN网络连接：

 按“Utility > Config > Ethernet Config”，若网络支持DHCP，设置“DHCP > ON”，仪器自动获取IP地址；若为固定IP，手动输入IP、子网掩码、网关（如192.168.1.100，子网掩码255.255.255.0）。

远程访问：在PC浏览器输入示波器IP地址，进入e*Scope界面，可远程控制仪器、查看波形并保存数据。

2. Wi-Fi连接：需外接TEKUSBWIFI模块，进入“Wi-Fi Config”，开启Wi-Fi并选择目标网络，输入密码后获取IP地址，适用于移动设备（如平板）远程监控。

五、维护与校准：确保长期精准

定期维护与校准是示波器保持性能的关键，TBS2000B系列提供以下操作指南：

1. 信号路径补偿（SPC）：当环境温度变化超过10℃或使用5mV/格以下垂直标度时，需执行SPC： 移除所有输入信号，按“Utility > More > Calibration > Signal Path”，点击“Compensate Signal Paths”，仪器自动校正直流电平误差，过程约需几分钟。

2. 固件升级：泰克官网定期发布固件更新（改进功能或修复漏洞），升级步骤： 从www.tek.com下载最新固件（如TBS2000B.TEK），复制到U盘根目录。 将U盘插入示波器，按“Utility > Update Firmware”，选择固件文件并确认，升级期间不可断电或移除U盘。

3. 自检与诊断：按“Utility > More > Diagnostics > Self Test”，选择“Run Self Test”，仪器自动检测硬件功能（如显示屏、旋钮、接口），自检后恢复出厂设置，建议每季度执行一次。

六、安全注意事项

1. 电源安全：仅使用仪器专用电源线，确保接地可靠；禁止切断接地导线，避免电击风险。

2. 探头使用：根据被测电压选择合适测量类别（CAT II）的探头，避免超出探头额定电压（如TPP0200探头端部至参考端最大电压300V RMS）；测量时手指需放在探头防护装置后方。

3. 环境要求：工作温度0-50℃，湿度5%-95%（非凝结），海拔不超过3000米；避免在潮湿、易燃易爆环境中使用，确保仪器通风良好（勿遮挡散热孔）。

Tektronix TBS2000B系列示波器以其高性价比、易用性与多功能性，适用于电子研发、生产测试、教学实验等场景。通过掌握本文所述的基础操作、功能应用与维护方法，用户可充分发挥仪器性能，高效完成信号测试与分析任务。如需进一步了解技术细节，可联系安泰测试。
