是德科技Keysight InfiniiVision DSOX1204A/G示波器，作为一款高性能的4通道数字存储示波器，凭借其卓越性能与丰富功能，在电子测试领域广泛应用，下面为您详细介绍其使用要点。

该示波器有DSOX1204A和DSOX1204G两个型号，基础带宽均为70MHz，可通过不同升级套件（D1200BW1A、D1200BW2A、D1200BW3A）分别升级至100MHz、200MHz。采样率达2GSa/s（交错）和1GSa/s（非交错），配备1Mpts存储器，支持分段存储功能，其中DSOX1204G型号还内置20MHz波形发生器，能生成正弦波、方波等多种波形，为测试提供便利。

在使用前，需进行正确的初始设置。电源方面，示波器支持100-240Vac宽电压输入，最大功耗50W，安装时要确保通风良好，侧面、上方和后面分别预留至少2英寸、4英寸间距。连接探头时，将其接入通道BNC连接器，探头尖钩接测量点，接地导线接电路接地点，且要注意模拟输入最大电压为150Vrms、200Vpk，示波器机箱必须接地，保障测量准确与安全。

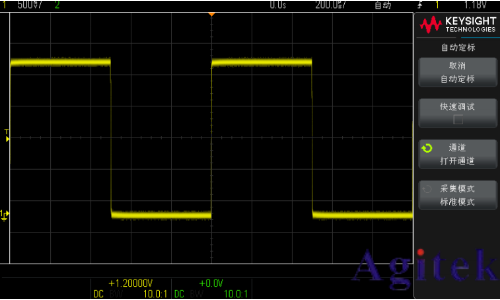

开机后，可按[Default Setup]键恢复默认设置，通过[Auto Scale]键自动配置显示输入信号。若方波波形异常，需补偿无源探头，先将探头接通道1与前面板演示/探头补偿端子，再按[Default Setup]和[Auto Scale]键，接着在对应通道菜单中操作探头检查功能，用非金属工具调整探头上的微调电容器，直至脉冲波形平稳，且每个通道都需单独补偿。

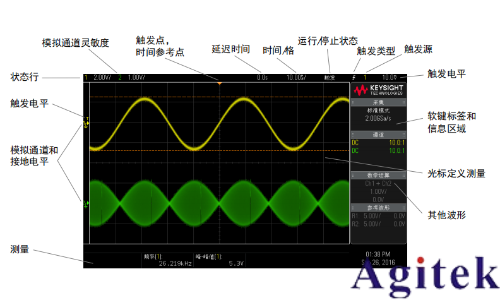

示波器的核心操作涵盖多个方面。水平控制上，通过水平定标旋钮调整时间/格，按下可切换微调和粗调，按[Acquire]键能选择正常、XY、滚动等时间模式，开启缩放功能可拆分显示正常区与缩放区，便于细致观察波形。垂直控制时，垂直定标旋钮调节通道垂直灵敏度，垂直位置旋钮改变波形垂直位置，还可在通道菜单中设置耦合方式（DC/AC）、带宽限制等参数。

触发系统支持边沿、脉冲宽度、视频等多种触发类型，旋转触发电平旋钮可调整触发电压，[Trigger]键用于选择触发类型，[Force]键能强制触发。采集模式有正常、峰值检测、平均、高分辨率四种，可根据测试需求选择，比如峰值检测模式适合捕捉罕见窄脉冲，平均模式能减小噪声。

此外，示波器还具备丰富的分析功能。FFT光谱分析可将时域信号转换为频域，帮助查找串扰和失真问题；数学波形功能支持加、减、乘、除等运算；参考波形功能可保存波形用于对比；模板测试能验证波形是否符合预设参数。同时，通过USB/LAN端口可实现数据保存、调用和打印，Web界面还支持远程控制与配置，满足多样化测试场景需求 。
