存储深度是指示波器在一次触发采集中所能存储的波形点数。它反映了采集存储器的存储能力。DHO1000 示波器标配最大 50 Mpts 存储深度，选配最大 100 Mpts 存储深度。

存储深度、采样率与水平时基档位三者的关系满足下式：

MDepth ≥ SRate * TSCale * HDivs

• MDepth：存储深度，单位为 pts

• SRate：采样率，单位为 Sa/s

• TSCale：水平时基档位，单位为 s/div

• HDivs：屏幕水平方向的格数，单位为 div

因此，在相同的水平时基档位下，高存储深度可以保证高采样率。

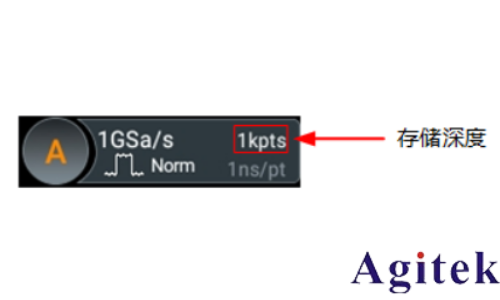

在 水平 系统菜单中，点击 存储深度 项的下拉框，选择存储深度，存储深度默认为“10kpts”。设置的存储深度会显示在屏幕上方的采样标签中。

• 只开启任意一个通道的情况下，可选的存储深度包括：自动、1 kpts、10 kpts、100kpts、1 Mpts、10 Mpts、25 Mpts、50 Mpts、100 Mpts（选件）。

• 开启任意两个通道情况下，可选的存储深度包括：自动、1 kpts、10 kpts、100 kpts、 1 Mpts、10 Mpts、25 Mpts、50 Mpts（选件）。

• 开启任意三个或四个通道情况下（仅适用于四通道型号），可选的存储深度包括：自动、1 kpts、10 kpts、100 kpts、1 Mpts、10 Mpts、25 Mpts（选件）。

提示

• “自动”模式下，示波器根据当前的采样率自动选择存储深度。

• 当获取方式 设置为“高分辨率”时，不支持将存储深度设为“自动”。

• 当获取方式 设置为“平均”时，存储深度仅支持设置为 1 kpts、10 kpts、100 kpts、1 Mpts、 10 Mpts。
