本系列示波器中，DHO802 和 DHO812 型号提供 2 个模拟输入通道 CH1~CH2，DHO804 和 DHO814 型号提供 4 个模拟输入通道 CH1~CH4，并且为每个通道提供独立的垂直控制系统。每个通道的垂直系统设置方法完全相同，本章以四通道型号的 CH1 为例介绍垂直系统的设置方法。

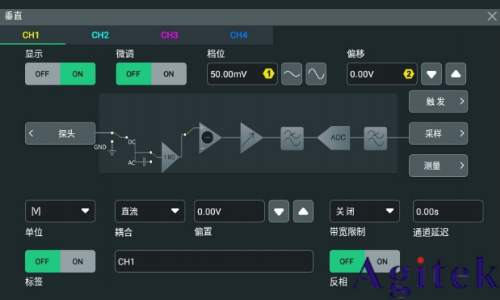

当通道被选中时，触摸屏幕下方的通道状态标签，弹出如下图所示的菜单。

打开或关闭模拟通道

打开模拟通道

将一个信号接入 CH1 的通道连接器后，可通过如下方式开启通道。

点击屏幕下方的通道状态标签，打开通道。

按前面板右侧按键1可打开通道，该按键背灯点亮。

在图1中，选择 CH1 的通道页签，显示 项选择 ON 可打开 CH1，选择 OFF 关闭CH1。

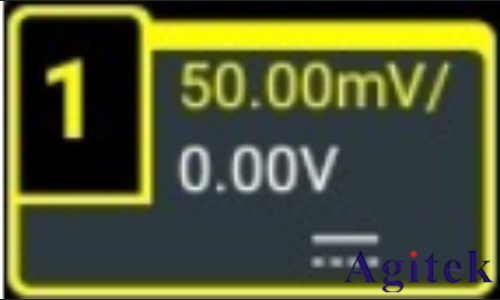

通道 1 处于激活状态时，通道状态标签如下图所示。

通道状态标签中显示的信息与当前通道设置有关（与通道的开/关状态无关）。打开通道后，根据输入信号调整垂直档位、水平时基、触发方式以及触发电平等参数，使显示的波形易于观察和测量。

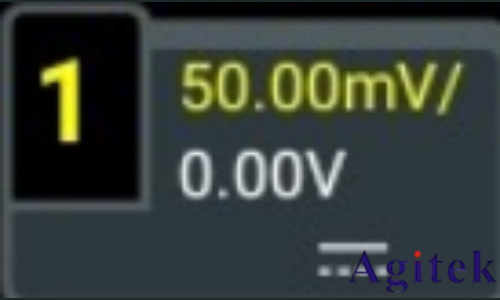

通道 1 处于已打开但未处于激活状态时，通道状态标签如下图所示。

点击屏幕下方的通道状态标签，或按前面板右侧按钮，可激活通道 CH1。您也可在垂直系统菜单中选中 CH1 激活通道。

关闭模拟通道

可通过如下几种方法关闭模拟通道：

• 若 CH1 通道已打开，处于激活状态，可直接按前面板右侧通道键进行关闭；也可以点击屏幕下方的通道状态标签打开垂直系统菜单后，再次点击通道状态标签关闭通道。

• 若通道 CH1 处于已打开，但未激活状态，可先激活通道 CH1，再通过按键或通道状态标签关闭通道。

• 可以在图 5.1 中，将通道 CH1 的 显示 功能按钮设置为 OFF，来关闭通道。

• 可以使用触摸屏进行操作，通过向下拖动通道标签来快速关闭通道。

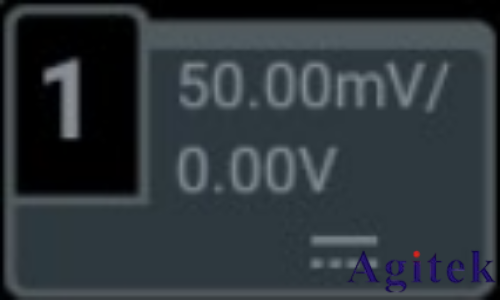

通道 1 处于关闭状态时，通道状态标签如下图显示。

调整垂直档位

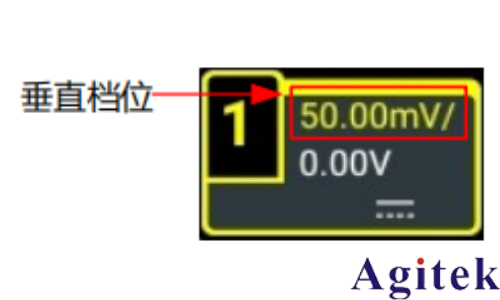

垂直档位，即显示屏垂直方向上每格所代表的电压值，通常表示为 V/div。调节垂直档位时，波形显示幅度会增大或减小，同时屏幕下方通道状态标签中的档位信息也会实时变化。

垂直档位的可调范围与当前设置的探头比有关。默认情况下，探头比为 1X，此时，垂直档位的可调范围为 500 μV/div 至 10 V/div。

在 CH1 通道打开且激活时，可通过以下几种方法调节垂直档位：

• 旋转前面板右侧的 垂直 SCALE 旋钮，在可调范围内调节垂直档位。顺时针转动减小档位，逆时针转动增大档位。

• 使用触摸屏功能，通过捏合手势调节垂直档位。

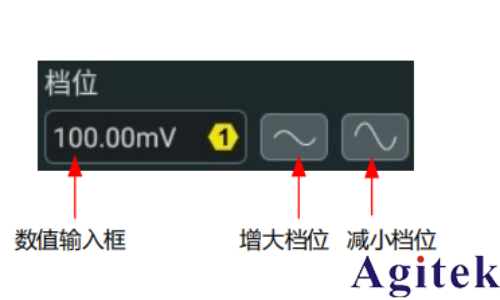

• 打开 垂直 系统菜单，旋转前面板对应的多功能旋钮或在菜单中点击 档位 数值输入框右

侧的图标可增大或减小档位。您也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值。

在 垂直 系统菜单中，可选择垂直档位的调节方式为“粗调”或“微调”，选择 ON 为微调，

选择 OFF 为粗调，默认为粗调。您也可以通过按下前面板右侧的 垂直 SCALE 旋钮切换 “粗调”和“微调”。

• 微调：点击 档位 项输入框右侧的“增大档位”或“减小档位”按钮或旋转旋钮时，将在较小范围内进一步调整垂直档位，以改善垂直分辨率。如果输入的波形幅度在当前档位略大于满刻度，而使用下一档位波形显示的幅度又稍低，则可以使用微调改善波形显示幅度，以利于观察信号细节。

• 粗调：点击 档位 项的“增大档位”或“减小档位”按钮或旋转旋钮时，按 1-2-5 步进设置垂直档位，即 500 μV/div、1 mV/div、2 mV/div、5 mV/div、10 mV/div……10 V/div。

调整垂直偏移

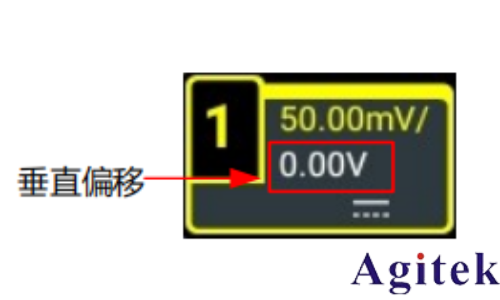

垂直偏移，即垂直方向上波形的通道信号零点位置相对于屏幕中心的偏移。单位与当前选择的幅度单位一致（请参考幅度单位 ）。调节垂直偏移时，相应通道的波形上下移动，同时屏幕下方通道状态标签中的垂直偏移信息（如下图所示）也会实时变化。

垂直偏移的可调范围与当前的探头比及垂直档位有关。

在 CH1 通道打开且激活时，可通过以下几种方法调节垂直偏移：

• 旋转前面板右侧的 垂直 POSITION 旋钮，在可调范围内调节垂直偏移。顺时针旋转增大垂直偏移，逆时针旋转减小垂直偏移，按下该旋钮可快速复位垂直偏移（归零）。

• 使用触摸屏功能，通过拖动手势调节垂直偏移。

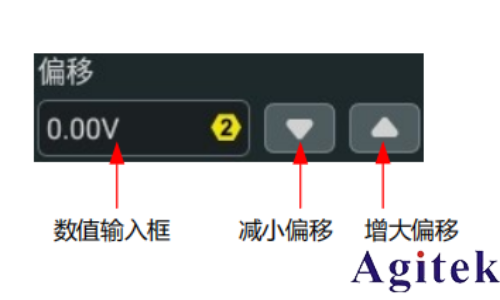

• 打开 垂直 菜单，旋转对应的多功能旋钮或点击 偏移 输入框右侧的图标可增大或减小偏移。您也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值。
