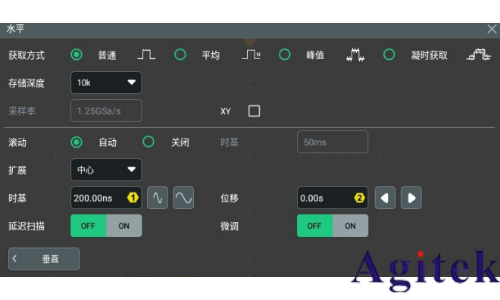

可以通过如下方法，进入 水平 系统菜单。

• 点击屏幕下方的通道状态标签，弹出 垂直 菜单。点击 采样 按钮，进入水平系统菜单。

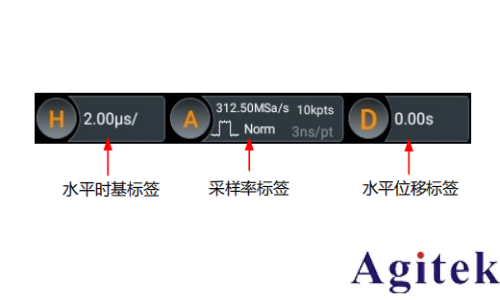

• 点击屏幕上方的水平时基标签、采样率标签或水平位移标签，屏幕弹出水平系统菜单。

• 按前面板 Menu键，进入 水平 系统菜单。

水平时基调整

水平时基（也称水平档位），即显示屏水平方向上每格所代表的时间值，通常表示为 s/div。

水平时基的可调范围为 5.00 ns/div~500 s/div。

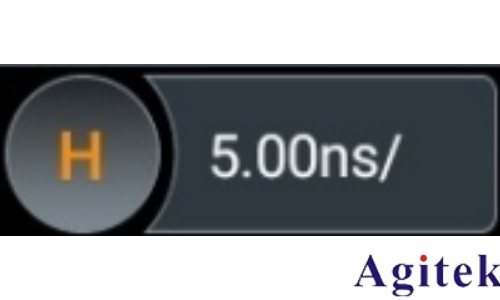

改变水平时基时，所有通道显示的波形相对于当前选择的水平扩展基准水平扩展或压缩，屏幕左上方的水平时基信息（如下图所示）实时变化。

可通过如下方法，调节水平时基:

• 旋转前面板右侧的 水平 SCALE 旋钮，在可调范围内调节水平时基。顺时针旋转减小水平时基，逆时针旋转增大水平时基。

• 使用触摸屏功能，通过捏合手势调节水平时基。

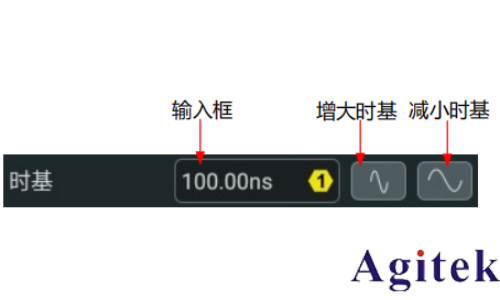

• 打开 水平 菜单，旋转前面板对应的多功能旋钮或在菜单中点击 时基 项输入框右侧的图标可增大或减小时基。您也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值

在 水平 系统菜单中，点击 微调 项的按钮，选择打开（ON）微调或关闭（OFF）微调。您也可以通过按下前面板右侧的 水平 SCALE 旋钮切换“粗调”和“微调”。

• 粗调：点击 时基 项输入框右侧的 “增大时基” 按钮或 “减小时基” 按钮，将在可调范围内以 1-2-5 步进顺序调整所有通道波形的水平时基。

• 微调：点击 时基 项输入框右侧的 “增大时基” 按钮或 “减小时基” 按钮，将在可调范围内以较小的步进值进一步调整所有通道波形的水平时基。

调整水平位移

水平位移（也称触发位移）是指水平方向上所有通道的波形触发点相对于屏幕中心的位移。波 形触发点位于屏幕中心的左侧（右侧）时，水平位移为正（负）。

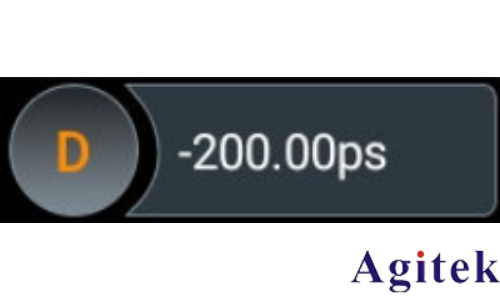

改变水平位移时，所有通道的波形触发点和显示的波形均左右移动；屏幕上方的水平位移信息实时变化，如下图所示。

可通过以下方法调节水平位移：

• 旋转前面板右侧的 水平 POSITION 旋钮，在可调范围内调节水平位移。顺时针旋转减小水平位移，逆时针旋转增大水平位移，按下该旋钮可快速复位水平位移（归零）。

• 使用触摸屏功能，通过拖动手势调节水平位移。

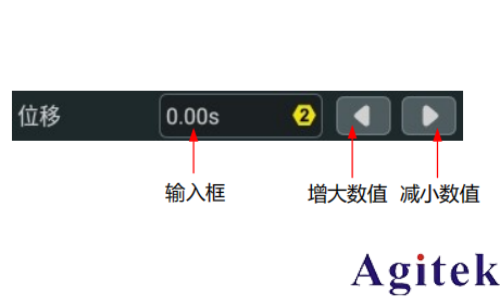

• 打开“水平”菜单，旋转前面板对应的多功能旋钮，或在菜单中点击 位移 输入框右侧的按钮可增大或减小位移，如下图所示。您也可以点击 位移 项的数值输入框，通过弹出的数字键盘直接输入具体数值。
