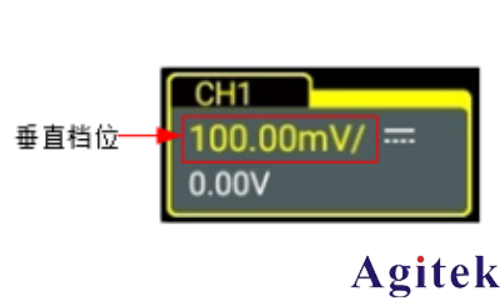

垂直档位，即显示屏垂直方向上每格所代表的电压值，通常表示为 V/div。调节垂直档位时，

波形显示幅度会增大或减小，同时屏幕下方通道状态标签中的档位信息也会实时变化。

垂直档位的可调范围与当前设置的探头比有关。默认情况下，探头比为 1X，此时，垂直档位的可调范围为 500 μV/div 至 10 V/div。

在 CH1 通道打开且激活时，可通过以下几种方法调节垂直档位：

• 旋转前面板右侧的 垂直 SCALE 旋钮，在可调范围内调节垂直档位。顺时针转动减小档位，逆时针转动增大档位。

• 使用触摸屏功能，通过捏合手势调节垂直档位，

• 打开 垂直 系统菜单，旋转前面板对应的多功能旋钮或在菜单中点击 档位 数值输入框右侧的图标可增大或减小档位。您也可以点击数值输入框，通过弹出的数字键盘直接输入具体数值。

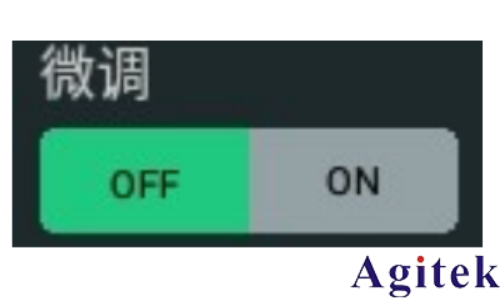

在 垂直 系统菜单中，可选择垂直档位的调节方式为“粗调”或“微调”，选择 ON 为微调，选择 OFF 为粗调，默认为粗调。您也可以通过按下前面板右侧的 垂直SCALE 旋钮切换 “粗调”和“微调”。

• 微调：点击 档位 项输入框右侧的“增大档位”或“减小档位”按钮或旋转旋钮时，将在 较小范围内进一步调整垂直档位，以改善垂直分辨率。如果输入的波形幅度在当前档位略大于满刻度，而使用下一档位波形显示的幅度又稍低，则可以使用微调改善波形显示幅度，以利于观察信号细节。

• 粗调：点击 档位 项的“增大档位”或“减小档位”按钮或旋转旋钮时，按 1-2-5 步进设置垂直档位，即 500 μV/div、1 mV/div、2 mV/div、5 mV/div、10 mV/div……10 V/ div。
