电磁兼容性或电磁干扰的合规性会导致进度延误、计划外的成本增加以及工程团队的压力。如今,包括无线和移动设备在内的消费电子产品层出不穷,设备之间的兼容性变得更加重要。产品之间不得相互 干扰(辐射或传导发射),而且在设计上必须不受外部能源的影响。
基本定义 让我们从一些基本定义开始,EMC 和 EMI 之间存在微妙 的区别。
EMC意味着正在开发的设备与预期的操作环境兼容。 例如,加固型卫星通信系统安装在军用车辆上时,即使 在其他大功率发射机或雷达附近,也必须能够正常工 作。这意味着在近距离环境中发射和抗干扰能力都必 须兼容。。这通常适用于军事和航空航天产品和系统, 以及汽车环境。辐射发射通常测试距离为 1 米。
EMI(有时也称为射频干扰或 RFI)更多涉及产品对现 有无线电、电视或其他通信系统(如移动电话)的干扰。 在美国之外,它还包括对外部能源源的免疫,例如静电 放电和电力线瞬态干扰。这通常适用于商业、消费、工 业、医疗和科学产品。辐射发射通常在 3 米或 10 米的 测试距离内测量。本应用说明将重点介绍 EMI 故障排 除。
EMI 故障排除
EMI 故障排除的三个步骤过程 许多产品设计师可能熟悉近场探头如何用于识别 PC 板 和电缆上的 EMI“热点”,但可能不清楚接下来该怎么做。 我们以泰克 6 系列混合信号示波器上的频谱视图为例进 行说明。下面是一个简单的 EMI 故障排除三步流程。
第一步 使用近场探头(H 场或 E 场)识别 PC 板和内部 电缆上的能量源和特征发射特性。能量源通常 包括时钟振荡器、处理器、RAM、D/A 或 A/D 转 换器、DC-DC 转换器和其他产生高频率、快 速 边沿、数字信号的源。如果产品包括屏蔽外壳, 则应检查其他接缝或孔隙是否有泄漏。记录每 个能量源的发射特性。
第二步 使用电流探头测量高频电缆电流。请记住,电缆 是最可能辐射射频能量的结构。沿着电缆来回 移动探头,最大限度地获取最高谐波电流。记录 每根电缆的发射特性。
第三步 使用附近的天线(通常是 1 米测试距离)来确定 实际辐射的谐波信号。记录这些谐波并与近场 和电流探头电缆测量进行比较。这将帮助您确 定最有可能与电缆或接缝耦

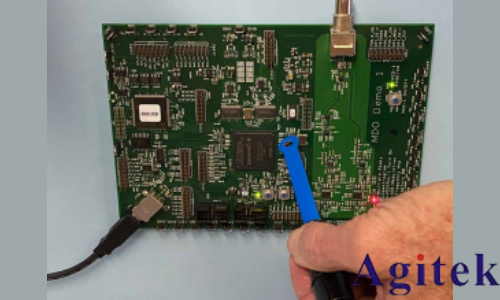

步骤 1 - 近场探测 - 大多数近场探测套件都配备了 E 场 和 H 场探头。选择 H 场或 E 场探头取决于您将要探测的 是电流 - 即高 di/dt -(电路走线,电缆等)还是电压 - 即 dV/dt -(开关电源等)。大多数故障排除都是使用 H 场 探头进行的,因为我们通常对追踪高频次谐波电流感兴 趣。直径较小的探头分辨率较高,但可能需要前置放大器 来增强其信号。然而,H 场和 E 场探头都可用于定位屏蔽 外壳中的漏洞或间隙。 从较大的 H 场探头开始,围绕产品外壳、电路板和连接 的电缆进行嗅探。目标是识别主要的电磁干扰源和主导 的窄带和宽带频率。记录观察到的位置和频率特征。当您 锁定干扰源时,不妨换用中等尺寸(1 厘米)的 H 场探头,这将提供更高的分辨率(但稍微降低灵敏度)。您可 能会发现大多数探测最终都是使用这个探头。

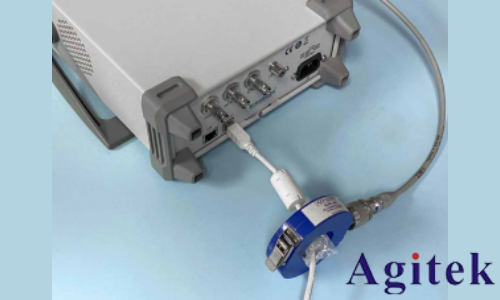

步骤 2 - 电流探头测量 - 接下来,使用高频电流探头测 量 附 加 的 共 模电 缆电 流(包 括电 源电 缆),例 如 ComPower CLCE-400 或同等产品。记录顶部几个谐 波的位置,并与近场探测确定的列表进行比较。这些谐 波最有可能会辐射并导致测试失败,因为它们流经类似 天线的结构(电缆)。
