MSO设置 理解数字时间分辨率（数字采样率） 一个重要的 MSO 采集规格是用于捕获数字信号的时间分辨率。采样率在不同的 MSO 型号之间有所不同。在进行建立和保持时间测量时，了解时间测量分辨率非常重要。

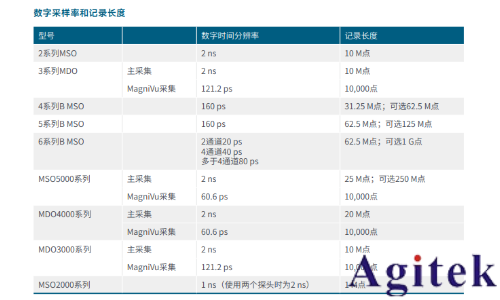

表 1 列出了集成电路的建立和保持时间规格，通常为几纳秒或更短。当使用 MSO 的数 字逻辑输入测试它们时，必须考虑逻辑输入的时间分辨率。

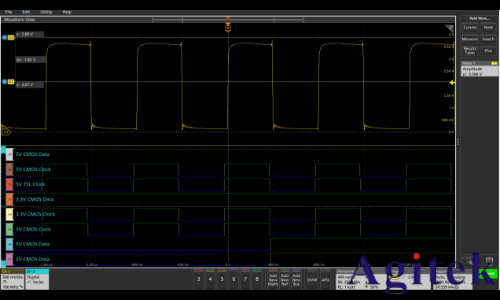

设置数字阈值 混合信号示波器的数字通道像数字电路一样，将数字信号视为逻辑高或逻辑低。这意味 着只要振铃、过冲和地弹不引起逻辑转换，这些模拟特性对 MSO 来说就不是问题。与 逻辑分析仪一样，MSO 使用用户指定的阈值电压来确定信号是逻辑高还是逻辑低。 MSO 的模拟通道可以快速检查数字信号的逻辑摆幅。在图 1 中，示波器自动测量数字 信号的幅度约为 3.6V。对于具有对称电压摆幅的逻辑系列，如 CMOS，阈值为信号幅度 的一半。然而，对于具有非对称电压摆幅的逻辑系列，如 TTL（晶体管 - 晶体管逻辑）， 通常需要参考组件数据表并将阈值定义为逻辑器件的最大低电平输入电压（TTL VIL = 0.8V）和最小高电平输入电压（TTL VIH = 2.0V）之间的中点（TTL V 阈值 = 1.4V）。

对于 3 系列 MDO、MSO2000 和 MDO3000 系列，阈值是按探头组（一个 8 通道的组） 调整的，因此 TTL 信号将在一个探头组上，而 LVPECL 信号将在第二个探头组上。

解读彩色编码数字波形显示 数字定时波形与模拟波形非常相似，只显示逻辑高和低电平。为了简化 分析，Tektronix MDO/MSO 示波器将逻辑低电平显示为蓝色，逻辑高电 平显示为绿色，即使过渡不可见，也能看到逻辑值。波形标签的颜色还 与探头的颜色编码相匹配

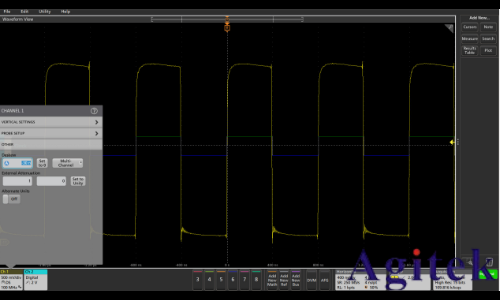

消除通道之间的时间偏移 每台 Tektronix MDO 或 MSO 系列示波器都有兼容的逻辑探头。为了简化数字测量，示 波器会补偿逻辑探头的传播延迟。因此，不需要进行数字通道探头的相差校正。 然而，为了更好地进行模拟和数字波形之间的时间关联测量，重要的是消除模拟到数字 的时间偏移。在图所示的示例中，为了将模拟通道与数字通道对齐，模拟波形的 2V （50% 幅度）位置与在 2V 阈值处发生的数字信号过渡时间对齐。手动调整相差值以将 模拟通道对齐到数字通道。此相差校正过程需要对任何其他模拟通道重复进行。 当更换模拟探头时，应检查模拟通道的偏移；当测量不同的逻辑系列时，应检查数字 阈值。配置好阈值和偏移后，示波器便可以用于验证和调试数字电路
