在电子测量领域，示波器作为一款不可或缺的工具，其性能参数直接影响着测量结果的准确性和可靠性。其中，采样率作为示波器的核心参数之一，对于信号的捕捉和重建至关重要。本文将深入探讨示波器采样率的定义、采样率不足的影响，以及在实际测试中如何合理设置采样率。

一、什么是示波器的采样率？

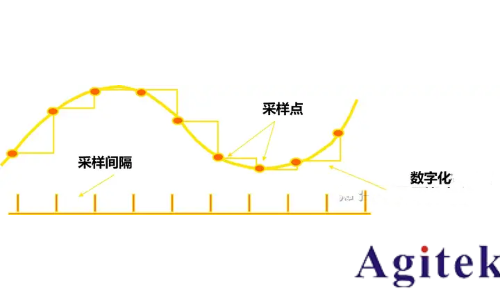

在示波器中，采样是将模拟信号通过模数转换（AD转换）变成数字信号的过程。这一过程可以通俗地理解为用一系列离散的点来描绘进入示波器的连续模拟信号。而采样率，也称为采样速度或采样频率，则定义了示波器在单位时间内从连续信号中提取并组成离散信号的采样个数，其单位通常为赫兹（Hz）。采样率的倒数即为采样周期或采样时间，表示相邻两次采样之间的时间间隔。

二、采样率不足的影响

采样定理，又称香农采样定律或奈奎斯特采样定律，是信息论和信号处理学科中的一个基本结论。该定理指出，如果信号是带限的，并且采样频率高于信号最高频率的两倍，那么原来的连续信号可以从采样样本中完全重建出来。反之，如果采样频率不足，将会导致一系列问题，主要包括波形失真、波形混叠和波形漏失。

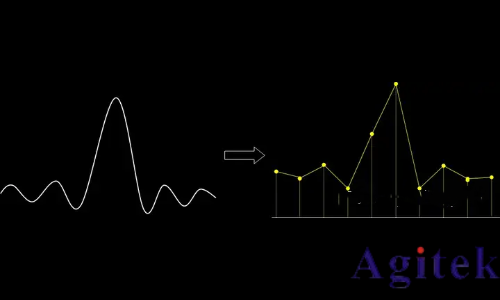

1. 波形失真

失真，又称畸变，是指信号在传输过程中与原有信号或标准相比所发生的偏差。在示波器中，当采样点数不足时，无法准确还原信号的曲线特征，从而导致波形失真。这种失真可能表现为波形的形状变化、幅度误差或相位偏移等。

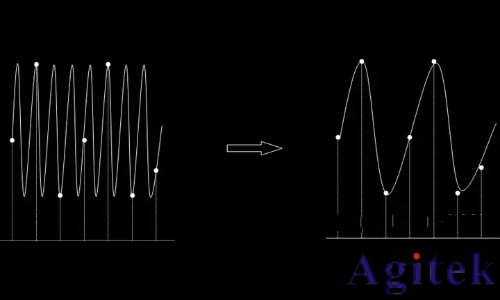

2. 波形混叠

波形混叠是由于采样信号频谱发生变化，导致高、低频成分发生混淆的一种现象。当采样频率不够高时，抽样出来的点可能同时代表了信号中的低频和高频成分。在信号重建时，高频信号会被低频信号所代替，导致两种波形完全重叠在一起，形成严重失真。波形混叠会产生假频率、假信号，严重影响测量结果的准确性。

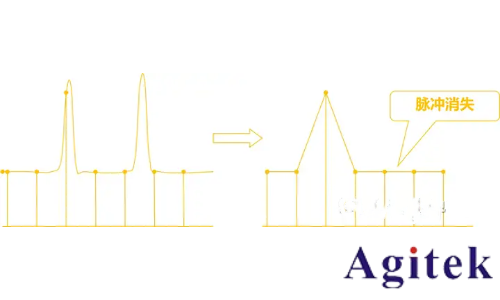

3. 波形漏失

由于采样过程中存在采样间隔，当采样率较小时，采样间隔中出现的窄脉冲或瞬态信号就容易漏失。这可能导致关键信号特征的丢失，从而影响对信号的整体理解和分析。

      三、测试中如何设置采样率

在示波器中，采样率的设置需要综合考虑多个因素，包括测试需求、设备的存储性能以及信号频率等。以下是一些设置采样率的实用指南：

1. 理解采样率与存储深度的关系

采样率与存储深度是示波器中的两个重要参数，它们之间存在一定的关系。通常，采样率可以通过以下公式计算：采样率 = 存储深度 / 采样时间。示波器通常提供采样率可调和存储深度可调两种模式。在采样率可调模式下，用户可以直接设置需要的采样率，示波器会根据采样时间自动匹配存储深度。而在存储深度可调模式下，用户设置存储深度后，示波器会根据采样时间匹配最大采样率。

2. 根据信号频率设置采样率

当输入信号为周期信号时，可以通过AUTOSET功能进行快速的参数配置。如果信号频率参数已知，用户可以修改水平时基确定采样时间后，逐步调节存储深度以获取较好的采样率设置。一般来说，为了确保信号的准确重建，采样率应至少为信号最高频率的两倍。然而，在实际应用中，为了获得更好的波形细节和减少混叠现象，通常会选择更高的采样率。

3. 观察波形效果调整采样率

在实际测试中，用户可以通过观察波形效果来调整采样率。如果波形出现失真、混叠或漏失等现象，说明采样率可能不足，需要适当提高。反之，如果波形稳定且细节丰富，则说明当前采样率设置合理。

4. 示例分析

以采集25MHz正弦信号为例，当采样率设置为2G时，由于采样率远高于信号最高频率的两倍，因此能够准确捕捉信号的细节和特征，波形清晰稳定。而当采样率降低至10M时，由于采样率不足，波形出现严重失真和混叠现象，无法准确反映信号的真实情况。

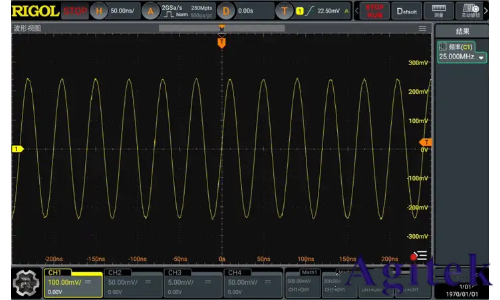

2G采样率下采集到的25MHz正弦信号

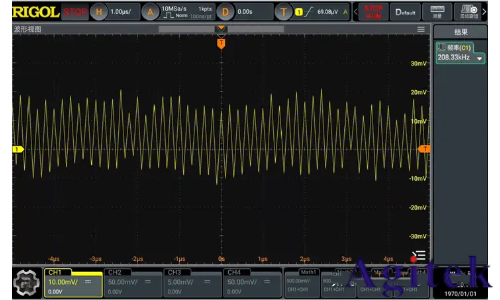

10M采样率下采集到的25MHz正弦信号

四、结论

示波器的采样率设置是一个需要综合考虑多个因素的过程。为了确保测量结果的准确性和可靠性，用户应根据测试需求、设备的存储性能以及信号频率等因素合理设置采样率。通过理解采样率的定义、采样率不足的影响以及设置采样率的实用指南，用户可以更好地利用示波器进行电子测量和分析工作。
