本文针对某客户在电流测试中遇到的示波器与电源读数不一致问题，系统分析了示波器、万用表和电源在测量电流电压RMS值时的差异。通过理论解析与实验验证，揭示了采样率、测量原理和信号特性对测量结果的影响，为工程师选择合适的测试仪器提供了技术指导。实验表明，在22.5kHz高频信号测量中，采样率从5GSa/s降至5kSa/s时，RMS值误差可达79%，充分说明了采样率对测量准确性的关键作用。

一、引言

某客户在使用电源和负载测试电流时，记录到源/负载端电流约为0.051A。然而，当使用鼎阳示波器配合电流探头测量时，显示的电流RMS值高达0.23A，与电源读数存在显著差异。这一矛盾现象引发了对不同测量仪器工作原理和性能特性的深入探讨。

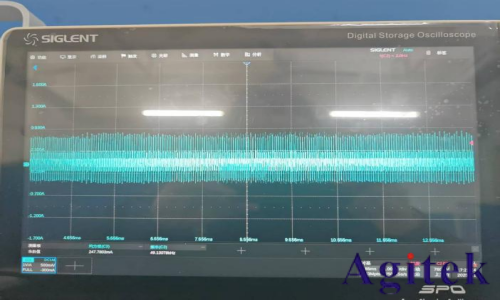

图1 示波器测量电流RMS值

图2 电源显示电流值

二、仪器测量原理与特性分析

2.1 采样率的核心作用

采样率（Samples Per Second, SPS）是决定数字仪器测量精度的关键参数，其定义为单位时间内对信号的采样次数。根据奈奎斯特采样定理，采样率应至少为信号最高频率的2倍，否则会出现频谱混叠现象。

2.2 各类仪器采样特性对比

2.2.1 电源的采样特性

现代电源通过内部采样电路获取电压/电流值，经模数转换器（ADC）数字化后用于环路控制。数字电源通常采用：

低位数ADC（12-16位）

低采样率：1Sa/s~1kSa/s（传统直流电源）至数百kSa/s（高端型号）

成本优化设计导致采样参数受限

2.2.2 万用表的采样特性

数字万用表以测量精度为核心指标，如鼎阳SDM4065A六位半万用表：

高精度ADC（≥24位）

相对较低采样率：0.001PLC下最高50kSa/s

采用积分平均和滤波技术提高精度

适用于低频稳态信号测量

2.2.3 示波器的采样特性

示波器专为高速信号采集设计，如鼎阳SDS5000X HD系列：

超高速ADC（最高5GSa/s）

适中垂直分辨率（12位）

配合电流探头实现磁场-电压转换

适合观察波形变化和瞬态特性

仪器特性对比表

三、采样率对测量结果的影响分析

3.1 实验设计

以客户实际测试的22.5kHz周期信号（周期44μs）为例，使用示波器采集100ms时长、2.5MSa/s采样率的数据（总点数250kpts），通过降采样模拟不同仪器的测量效果。

3.2 原始数据采集

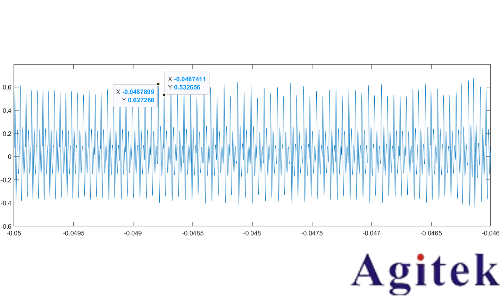

图 原始高采样率波形细节

FFT分析显示信号能量集中在20kHz~100kHz频段：

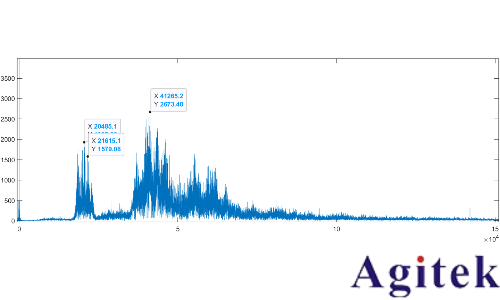

图 信号频谱分布

原始波形RMS值计算为0.2410A。

3.3 降采样模拟实验

3.3.1 50kHz降采样（模拟基波奈奎斯特采样）

降采样倍数：50倍

观察时长：4ms

有效点数：200pts

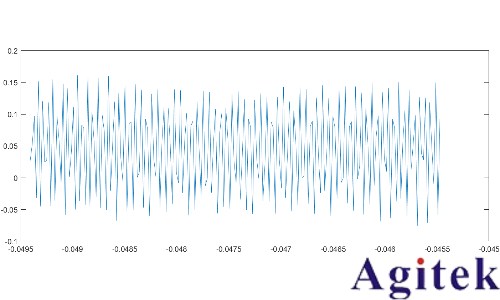

图 50kHz降采样波形

高频分量丢失，波形细节劣化，RMS值降至0.0865A（误差64%）。

3.3.2 5kHz降采样（模拟电源采样）

降采样倍数：500倍

观察时长：40ms

有效点数：200pts

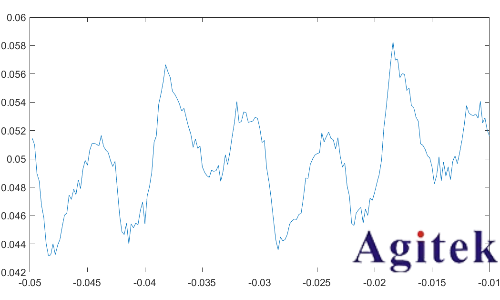

图 5kHz降采样波形

波形严重畸变，仅保留低频分量，RMS值降至0.0500A（误差79%），与电源测量结果一致。

采样率影响总结表

实验证明，采样率不足会导致高频分量丢失，严重低估信号真实RMS值。

四、万用表测量特性验证

4.1 万用表测量原理

数字万用表通过多次采样、积分平均和滤波处理提高测量精度，但其响应速度受限于处理算法，在高速变化信号测量中存在局限性。

4.2 实测对比实验

将电流信号转换为电压信号，通过信号源播放并同时用示波器和万用表测量：

测试结果表

实验表明：

信号速率≤12.5MSa/s时，两者测量结果一致

信号速率达75MSa/s时，万用表读数偏离12.6%，出现显著误差

五、仪器选型指南

5.1 信号类型与仪器匹配

5.2 混合测量方案

对于复杂信号，建议采用组合测量方法：

使用示波器捕获完整波形并分析时域/频域特性

用万用表进行稳态值验证

通过功率分析仪进行综合参数测量

六、结论

采样率是决定RMS测量准确性的核心因素：高频信号测量必须满足奈奎斯特采样定理，否则会导致显著误差。

仪器特性决定适用场景：

电源：适合稳态供电监控

万用表：适合低频高精度测量

示波器：适合高速动态信号分析

工程实践建议：

测量前评估信号频率成分

根据信号特性选择合适仪器

高频测量优先保证采样率充足

关键测量采用多种仪器交叉验证

通过深入理解不同仪器的工作原理和性能特性，工程师可以更加科学地选择测试方案，确保测量结果的准确性和可靠性。
