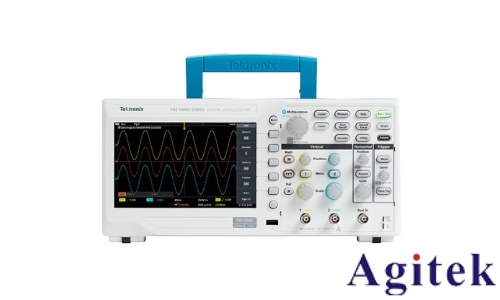

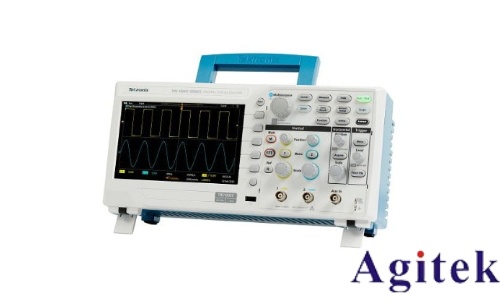

在电子测试测量领域，示波器作为核心工具，其性能直接影响工程师对信号细节的捕捉能力。泰克科技（Tektronix）推出的TBS1000C系列数字存储示波器，凭借紧凑设计、高性价比与深度集成的教学功能，重新定义了入门级设备的性能边界，成为教育机构、嵌入式设计工程师及创客社区的理想选择。

一、技术架构：紧凑机身中的性能突破

1. 7英寸WVGA彩色显示屏与高分辨率刻度

TBS1000C系列配备7英寸WVGA彩色显示屏，支持15个水平分度与10个垂直分度，相比传统示波器，单屏显示信号量提升50%。这一设计使工程师能够同时观察更多波形细节，例如在调试数字总线时，可清晰显示时钟信号与数据信号的时序关系，减少缩放操作频率。

2. 多带宽选择与1 GS/s采样率

系列提供50 MHz至200 MHz带宽型号，全通道支持1 GS/s实时采样率，配合20 kpts存储深度，可平衡采样率与记录长度。以TBS1102C（100 MHz带宽）为例，在50 μs/div时基下，可连续捕获20 ms信号，完整记录通信协议帧结构，同时通过峰值检测模式捕捉瞬态毛刺。

3. 无风扇设计与五年质保

采用无风扇散热架构，运行噪音低于30 dB，适合实验室等安静环境。泰克提供五年标准保修，覆盖全球主要地区，降低长期使用成本。

二、功能创新：从教学到工程的全场景覆盖

1. 教育专属功能：课件系统与HelpEverywhere®

集成课件系统：内置100+实验室练习模板，支持分步操作指导。例如，在“RC电路充放电”实验中，学生可按屏幕提示连接探头、设置触发条件，并直接捕获波形数据至实验报告。

HelpEverywhere®系统：在用户界面中提供实时提示，例如当用户启用FFT功能时，屏幕会弹出“选择汉宁窗可减少频谱泄漏”的提示，降低学习门槛。

禁用自动功能模式：教师可关闭自动设置、光标和测量功能，强制学生手动调试，强化对垂直/水平控制、刻度测量等基础概念的理解。

2. 高级触发与采集模式

脉冲触发与欠幅触发：针对数字信号调试，脉冲触发可捕获宽度低于50 ns的窄脉冲，欠幅触发可识别幅度低于阈值的异常信号。例如，在SPI总线测试中，欠幅触发可快速定位CS片选信号的异常低电平。

分段存储（Fast Frame）：将内存划分为多个片段，支持高采样率下捕获多个事件。例如，在捕捉电源纹波中的瞬态毛刺时，Fast Frame模式可保存关键波形细节，避免单次采集时间过长导致数据丢失。

3. 自动化测量与双窗口FFT

32种自动测量：涵盖频率、时间、幅度、面积四大类，测量值以透明背景叠加显示，不遮挡波形。例如，在测量PWM信号时，可同时显示占空比、频率、高电平电压等参数。

双窗口FFT分析：支持同时显示时域波形与频域频谱，透明读数显示FFT设置（如中心频率、跨度），便于分析信号谐波成分。例如，在音频信号测试中，可快速识别50 Hz工频干扰。

4. 数据传输与远程控制

双USB端口设计：前面板USB主控端口支持U盘存储波形截图与设置文件；后面板USB设备端口连接PC后，可通过OpenChoice®软件实现远程控制与数据导出。例如，将屏幕图像直接拖拽至Microsoft Word生成测试报告。

TekScope软件支持：提供离线分析功能，支持协议解码（I2C、SPI、CAN等）、趋势图绘制与搜索标记，扩展仪器分析能力。

三、应用场景：从课堂到生产线的全链路覆盖

1. 教育领域：理论与实践的无缝衔接

基础电路教学：通过课件系统引导学生完成RC/RL电路、二极管特性等实验，自动生成包含波形截图与测量数据的报告。

嵌入式系统调试：利用欠幅触发与脉冲触发，快速定位数字总线（如I2C、UART）中的通信错误，缩短调试时间。

2. 工业测试：高效捕获偶发故障

生产线检测：在电源模块测试中，通过分段存储功能捕获启动瞬间的过冲电压，结合自动报告功能生成批量测试数据。

汽车电子测试：利用CAN总线解码功能，实时监测总线电压是否超出1.5V-3.5V规范范围，提升生产良率。

3. 研发调试：复杂信号的深度分析

电源完整性测试：通过趋势图功能监测输出电压的长期稳定性，识别周期性波动或漂移现象。

信号处理实验：利用数学通道功能实现波形运算（如滤波、微分），分析信号特性。

四、技术参数对比与选型指南

升级建议：

带宽扩展：通过硬件密钥将50 MHz升级至100 MHz或200 MHz。

功能扩展：可选配TekScope软件，实现协议解码与离线分析。

泰克TBS1000C系列数字存储示波器通过紧凑设计、高性价比与深度集成的教学功能，打破了传统入门级设备的性能限制。TBS1000C系列均提供了专业级测试能力与经济性之间的完美平衡，成为电子测试领域“小身材大能量”的典范之作。
