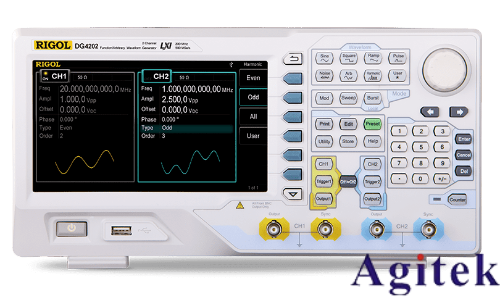

DG4000系列是集函数发生器，任意波形发生器，脉冲发生器，谐波发生器，模拟/数字调制器，频率计等功能于一身的多功能信号发生器。该系列所有型号皆具有2个功能完全相同的通道，通道间相位可调，适用于电子测试、研发和教育等领域。它有多种型号，每种型号在频率范围和其他性能指标上有所不同。

一、DG4000系列参数

1.最高输出频率200MHz。

DG4000系列信号源支持高达200MHz的输出频率,适用于许多高频应用，包括射频（RF）通信、电磁兼容性测试、滤波器设计等。在这些应用中，高频信号的生成至关重要。

2.采样率达500MSa/s

该系列信号源具备500MSa/s的采样率，使得其能够生成极高精度的波形。这种高速采样能力对于捕捉快速瞬态信号以及生成高分辨率的任意波形非常关键。

3.垂直分辨率为14Bits

垂直分辨率决定了信号幅度的精细程度，高达14位的垂直分辨率使得DG4000系列信号源可以生成极为平滑和精准的波形。

4.最长任意波长度16Kpts

16Kpts（即16,384点）的任意波存储深度允许用户定义并存储复杂的自定义波形，这个特性对于需要特定非标准信号的测试场景尤其有用。

5.标配等性能双通道

DG4000系列标配两个独立且等性能的输出通道，每个通道可以独立设置参数并同时输出不同的波形。这一特性非常适合同步信号激励和双通道差分信号测试。

6.2ppm高频率稳定度，-115dBc/Hz的低相位噪声信号输出

具有2ppm（百万分之一）的高频率稳定度，确保信号长时间输出的一致性。此外，-115 dBc/Hz 的低相位噪声保证了输出信号的纯净性，这在高精度测量和高保真测试中至关重要。

7.7英寸高清屏（800x480 pixels）

DG4000系列配备了一块7英寸高清显示屏，分辨率达到800x480像素，为用户提供了清晰直观的操作界面。这块高清屏幕可以显示详细的波形图、参数设置和菜单选项，方便用户进行各项操作和设置。

二、DG4000系列功能介绍

1.基本波形输出

1）正弦波

正弦波（Sine Wave）是最基本也是最常用的波形之一，广泛应用于交流电源、通信系统、音频测试等领域。例如，在通信系统中，正弦波常作为载波信号，用于调制和解调。DG4000 系列信号源能够生成频率范围从1uHz到200MHz的正弦波，同时支持波形幅度、偏移和相位等参数的设置。

2）方波

方波（Square Wave）也是一种常见的基本波形，广泛应用于数字电路、时钟信号和开关电源等领域。例如，在数字电路中，方波信号用于表示二进制数据；在时钟信号生成中，方波提供了稳定的基准时序信号。DG4000系列信号源能够生成频率范围从1uHz到60MHz的方波，并支持调整占空比，这使得它可以适应不同应用场景中的需求。

3）锯齿波

锯齿波（Sawtooth Wave）是一种线性上升下降的波形，广泛应用于模拟信号处理、音频合成和扫频测试等领域。例如，在模拟电视扫描中，锯齿波用于控制电子束的水平和垂直扫描；在音频合成器中，锯齿波被用来产生富有谐波成分的音色。DG4000系列信号源能够生成频率范围从1uHz到5MHz的锯齿波，并支持用户定义波形的对称性、偏移和相位，这使得它在不同的模拟和数字信号处理应用中都能发挥重要作用。

4）脉冲波

脉冲波（Pulse Wave）是一种具有明确高低电平和脉冲宽度的波形，广泛应用于逻辑电路测试、雷达信号模拟和时序分析等领域。例如，在逻辑电路测试中，脉冲波用于触发和时序检查；在雷达系统中，脉冲信号用于目标探测和距离测量。DG4000系列信号源能够生成频率范围从1uHz到50MHz的脉冲波，并支持用户定义脉冲宽度/占空比、上升/下降时间，这使得其在精准时序和脉冲信号需求的测试中非常有效。

5）噪声

DG4000系列可产生最大120MHz带宽的白噪声。另带噪声叠加功能，支持在主输出信号上叠加一个高斯噪声，模拟实际环境中的干扰，可用于测试设备的抗噪声性能。

2.谐波输出

由傅立叶变换理论可知，时域波形是一系列正弦波的叠加，用如下等式表示：

通常，频率为f1的分量称为基波，f1为基波频率，A1为基波幅度，ϕ1为基波相位。此外的各分量的频率通常为基波频率的整数倍，称为谐波。频率为基波频率的奇数倍的分量称为奇次谐波，频率为基波频率的偶数倍的分量称为偶次谐波。

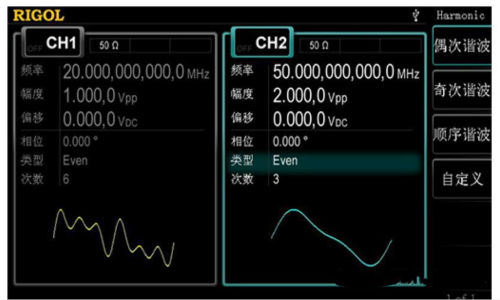

DG4000系列可以输出具有指定次数、幅度和相位的谐波，最高次数可达16次，通常应用于谐波检测设备或谐波滤波设备的测试中。

3.任意波输出

1）内置波形输出

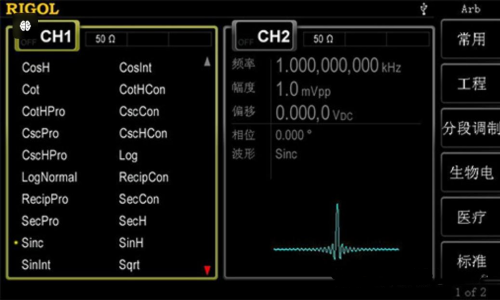

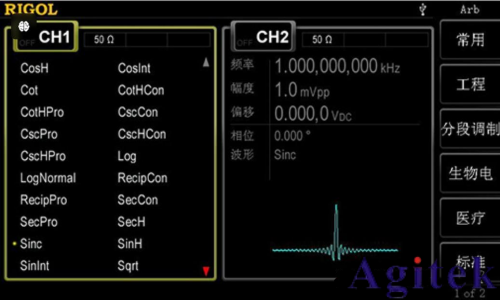

DG4000系列内置教学和电路调试中各种常见波形共150种，并按常用、工程、分段调制、生物电、医疗、标准、数学、三角函数、反三角、窗函数进行分类，涵盖了广泛的应用场景。面板上提供专用的User键以便快速调出指定任意波，为用户提供了极大的便利和灵活性。

2)自定义波形输出

点编辑或段编辑

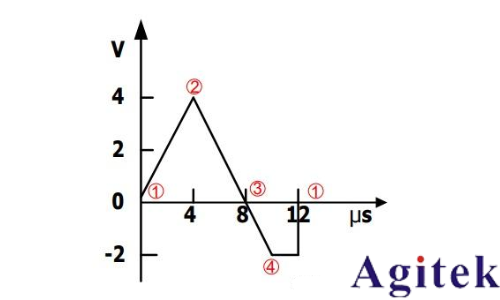

DG4000系列支持逐点编辑模式，通过为每个波形点指定时间和电压值来定义波形，点之间可以通过直线或阶梯线连接，如图所示。

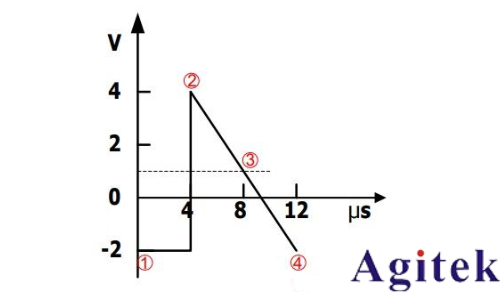

DG4000系列也支持块编辑模式，通过编辑起始点和终止点的时间值和电压值，并通过线性插值自动设置中间各点来定义波形，如图所示

上位机编辑

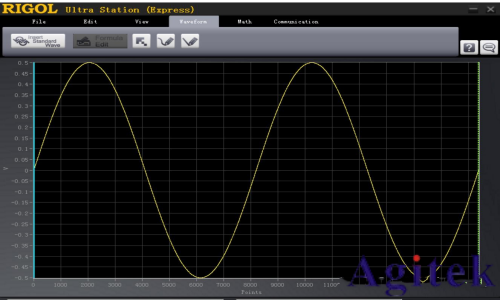

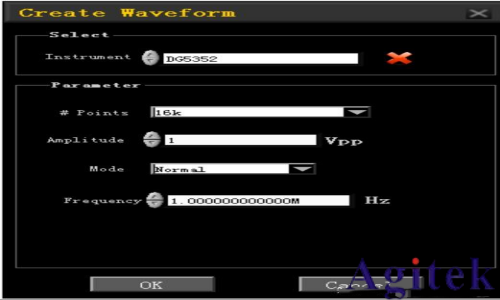

Ultra Station是RIGOL针对DG5000、DG4000、DG2000等系列函数/任意波形发生器开发的一款波形生成软件。该软件提供简单方便的波形生成工具，如标准波形库、公式编辑器、波形数学运算以及波形绘制工具，可快速、轻松地生成定制波形。此外，该软件还提供滤波和加窗功能，可轻松修改并进一步定义波形。

4.调制波形输出

RIGOL DG4000系列调制波形输出功能强大且多样化，涵盖了广泛的模拟和数字调制类型。支持的调制方式包括AM、FM、PM、ASK、FSK、3FSK、4FSK、PSK、BPSK、QPSK、PWM和OSK，可从单通道或同时从双通道输出已调制波形。已调制波形由载波和调制波构成，载波可以是正弦波、方波、锯齿波、任意波（DC除外）或脉冲（仅PWM），调制波可以来自内部调制源或外部调制源。这些调制波形在现代电子测试和通信系统中扮演着至关重要的角色。

5.扫频波形输出

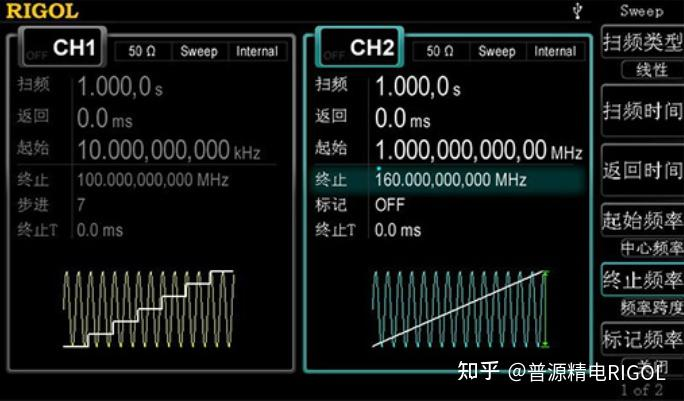

除了输出固定频率的信号之外，DG4000系列还支持由低频向高频或由高频向低频扫描输出信号。扫描类型包括线性、对数和步进；可设定“标记”频率；允许用户设置起始保持、终止保持和返回时间；支持内部、外部和手动触发源；对于正弦波、方波、锯齿波和任意波（DC除外），均可以产生扫频输出，满足更多幅频测试应用需求。

6.Burst模式脉冲串输出

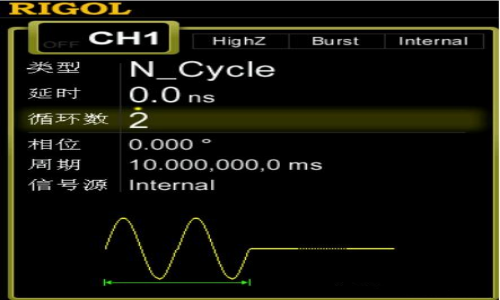

DG4000可从单通道或同时从双通道输出具有指定循环数目的波形（称为脉冲串，Burst）。支持由内部、手动或外部触发源控制脉冲串输出；支持三种脉冲串类型，包括N循环、无限和门控。信号发生器可以使用正弦波、方波、锯齿波、脉冲、噪声（仅适用于门控脉冲串）或任意波（DC除外）生成脉冲串。

7.频率计

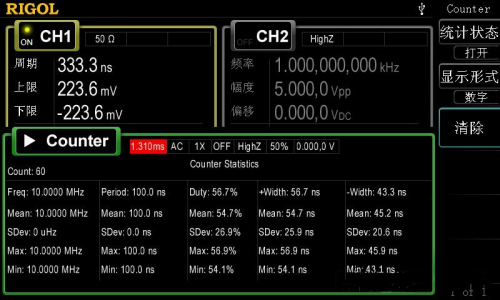

DG4000提供7digits/s频率计功能。该功能可以测量外部输入信号的频率、周期、占空比、正脉宽及负脉宽等参数，并支持对测量结果的统计。统计功能开启时，仪器自动计算测量值的最大值、最小值、平均值和标准差，并且可以以“数字”或“动态曲线”形式显示测量值的变化趋势。双通道输出可与频率计测量同时工作。

三、总结

RIGOL DG4000系列任意波形发生器凭借其高性能、高灵活性和多功能性，成为电子测试和研发领域的重要工具。从高分辨率的任意波形生成、丰富的调制功能，到多通道同步输出和易于操作的用户界面，DG4000系列满足了用户在各类复杂测试中的多样需求。无论是在通信系统、生物医学、半导体还是工业控制和教育培训中，DG4000系列都能提供精准、可靠的信号生成方案，助力用户高效完成各项任务。
