RIGOL DHO4000 系列数字示波器基于自研 “半人马座” 通用测量芯片组打造,以 12bit 高分辨率为核心优势,带宽覆盖 200MHz 至 800MHz,适配从电子爱好者到工程师的多样测量需求,广泛应用于设计、调试与测试场景。
核心参数

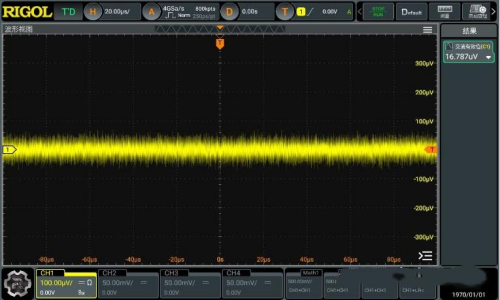

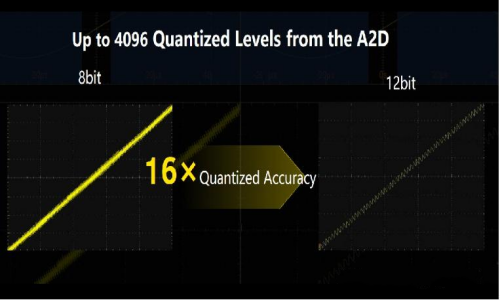

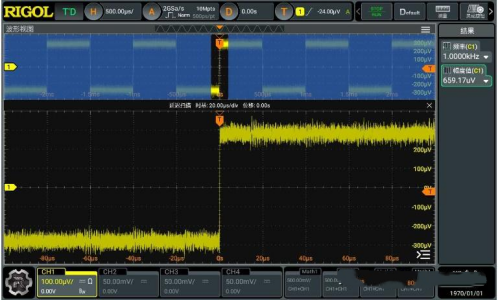

硬件性能:12bit 硬件分辨率(高分辨率模式可达 16bit),本底噪声低至 18μVrms,垂直灵敏度高达 100μV/div,确保高精度信号捕获;
采样与存储:最高 4GSa/s 实时采样率,最大 500Mpts 存储深度(选配),支持高频信号细节还原;
波形捕获:凝时获取模式(Ultra Acquire Mode)下,波形捕获率达 1,500,000 wfms/s,可快速捕捉瞬态信号;
交互与扩展:10.1 英寸高清触控屏(1280*800),配备 Flex knob 旋钮;标配 USB、LAN、HDMI 接口,支持电池包供电(便携测试)。
主要功能
1. 数学运算与分析
支持 4 路数学通道(Math1-4),提供丰富运算类型:
基础运算:加减乘除、逻辑运算(与 / 或 / 非 / 异或)、函数运算(积分、微分、对数、指数等);
信号处理:FFT 频谱分析、低通 / 高通 / 带通 / 带阻滤波,可直接对通道或数学波形进行处理,快速提取信号特征。
2. 全面测量功能
内置 41 种测量参数,覆盖电压、时间、相位等维度,支持对 4 路模拟通道及 4 路数学信号的测量,核心参数包括:
时间参数:周期、频率、上升 / 下降时间、脉宽、占空比、通道间延迟与相位差等;
电压参数:峰峰值、最大值 / 最小值、有效值(周期 / 交流)、平均值、过冲 / 预冲等;
统计功能:实时显示测量结果的当前值、统计值(平均值、标准差等),支持光标区域自定义测量。
3. 协议解码
标配 4 路总线解码模块,支持主流硬件协议分析,加速开发调试:
标配协议:并行总线、RS232/UART、I2C、SPI、CAN;
选配协议:LIN、CAN-FD、FlexRay、I2S、MIL-STD1553;
功能特点:支持时钟边沿采样配置、阈值设置、多格式显示(十六进制 / 十进制 / 二进制 / ASCII),可导出解码数据(.csv 格式)至存储设备。
4. 电源分析
针对开关电源测试优化,快速评估电源效率与可靠性:
电源质量分析:测量交流输入的频率、电压 / 电流有效值、有功 / 视在 / 无功功率、功率因数、相角等参数;
纹波分析:检测直流输出纹波的当前值、平均 / 最大 / 最小值、标准差,精准评估电源稳定性。
总结
DHO4000 系列以高分辨率、低噪声为核心优势,结合丰富的运算、测量及协议分析功能,兼顾便携性与扩展性,适用于电子研发、教育实验、工业测试等场景,为工程师提供精准、高效的信号分析工具。
