在电力电子领域，功率测量是工程师常见需求。除专用功率分析仪外，示波器通过搭配电流探头实现电压、电流同步采集，再经运算可完成功率测试，兼具波形观测与数据分析优势。RIGOL DHO4000系列示波器凭借高精度特性，成为功率测试的高效工具。

 测试原理与方案 功率测试核心公式为P=UI，示波器通过以下方式实现测量：

1. 信号采集：电压探头（如PVP2350A）直接测量电压信号，电流探头（如PCA1030）通过霍尔效应将电流转换为电压信号，二者分别接入示波器通道；

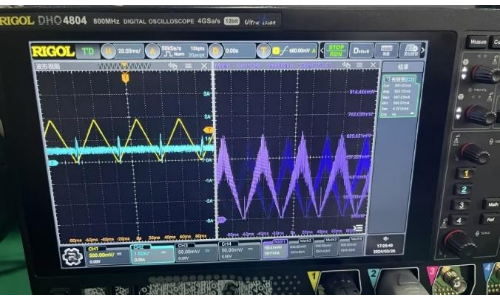

2. 运算分析：示波器内置数学运算功能，将电压、电流波形相乘生成功率波形，或通过专用电源分析软件自动计算功率参数（如有效值、峰值等）。

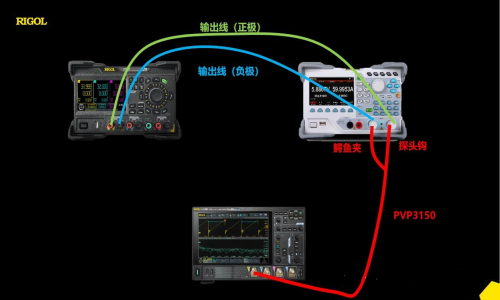

测试配置：

示波器：DHO4000系列（12bit硬件分辨率，低噪声ADC，支持电池供电便携测试）；

探头：电压探头PVP2350A（可变探头比，适配低压场景）、电流探头PCA1030（即插即用，适配中小电流）。

关键挑战与解决方案

1. 高频信号干扰 高频噪声会导致波形失真，解决方案包括：

开启带宽限制功能（低通滤波），滤除超范围高频信号；

启用高分辨率模式（波形平均运算），提升信噪比；

优先选择低探头比（如1:1），减少信号衰减与噪声放大。

2. 动态范围不足 当信号含直流分量导致量程过载时，通过交流耦合模式滤除直流，仅保留交流信号，提升动态范围利用率。

3. 测量误差控制 示波器测量误差主要来自ADC与探头，可通过以下方式优化：

调整垂直档位，使波形占据屏幕2/3高度，提升量化精度；

利用DHO4000的12bit硬件分辨率（或16bit等效分辨率），降低量化误差；

选用低误差、小探头比的探头，减少信号衰减与噪声放大（需确保量程覆盖被测信号）。

4. 复杂波形分析 针对非正弦等不规则功率波形，DHO4000的电源分析功能可自动完成有效值、谐波等参数计算，无需手动导出数据二次处理，提升效率。

核心优势

1. 多功能集成：兼具示波器、电压表、功率计、频谱仪功能，减少仪器切换，适配多场景测试；

2. 便携性：支持电池供电，可脱离电源线现场测试，且能隔离地面干扰；

3. 自动化适配：通过交互端口与自动化系统集成，适用于产线批量测试，提升效率。

RIGOL DHO4000系列示波器凭借高分辨率、低噪声、灵活探头适配及专用分析功能，可有效解决功率测试中的高频干扰、动态范围、误差控制等问题，兼顾精度与效率，是研发与生产中功率测试的高性价比选择。
