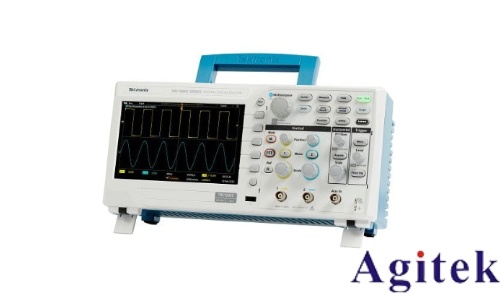

在信号测量中，余晖功能是示波器捕捉动态信号变化轨迹的重要工具，尤其适用于观测重复信号的变化趋势或瞬态异常。以下以泰克 TBS1102C 示波器为例，详细介绍余晖功能的开启方法及实用技巧。

余晖功能的作用与适用场景

余晖功能通过保持信号波形在屏幕上的显示痕迹，形成累积效果，帮助工程师直观观察信号的动态变化。例如，在测量脉冲信号的抖动、噪声干扰或周期性信号的微小变异时，余晖模式能清晰呈现信号的历史轨迹，便于分析信号的稳定性和一致性。对于调试含间歇性故障的电路，该功能可捕捉到瞬态异常信号的残留轨迹，大幅提高问题定位效率。

余晖功能的开启步骤

进入显示设置菜单：按下示波器面板上的 “DISPLAY” 键，屏幕右侧将弹出显示设置菜单，包含波形显示相关的各项参数。

选择余晖模式：在显示菜单中，通过旋转多功能旋钮找到 “Persistence”（余晖）选项，按下旋钮进入子菜单。

设置余晖参数：子菜单中提供 “Off”（关闭）、“Infinite”（无限余晖）和多级时间设定（如 1s、10s 等）。选择 “Off” 时波形实时刷新无残留；“Infinite” 模式下波形会持续保留，适合观察长期变化；时间设定模式则按指定时长保留轨迹，平衡实时性与历史记录需求。

确认设置生效：选定参数后，按 “DISPLAY” 键退出菜单，此时屏幕上的波形将按设定的余晖模式显示。

使用注意事项

开启余晖功能后，若信号频率较高或持续时间长，建议适当缩短余晖保留时间，避免屏幕轨迹过密导致波形模糊。

观测微弱信号时，可结合 “亮度” 调节（同样在显示菜单中设置），增强轨迹清晰度。

完成测量后，建议将余晖模式复位为 “Off”，避免影响常规信号的实时观测。

实际应用示例

在测量电源纹波时，开启 10s 余晖模式，可捕捉到纹波电压的波动范围，通过轨迹的浓淡分布判断纹波的稳定性；调试数字电路时，无限余晖能记录下偶尔出现的毛刺信号，帮助定位干扰源。

泰克 TBS1102C 的余晖功能操作简洁却实用性强，掌握其设置方法能显著提升复杂信号的分析效率，是电路调试与信号研究的得力工具。
