电源作为电子设备的核心，其稳定性与可靠性至关重要。动态响应性能是评估电源品质的关键指标，包括负载动态响应和电源动态响应，直接反映电源在负载快速变化时的稳压能力。

核心概念与测试价值

负载动态响应指恒压模式下，输出电流阶跃变化后，输出电压恢复至规定范围的时间；恒流模式则对应输出电压阶跃时的电流恢复时间。这一指标无需修改电源，测试连接简单、速度快，适合量产在线检测，与伯德图测试相比更具灵活性。

优良电源的动态响应应具备恢复时间快、电压跌落 / 过冲小的特点，通常需配合 45° 以上的相位裕度，确保负载波动时波形无振铃或快速衰减。

测试原理与环境搭建

电源系统可简化为功率变换（G (s)）与控制反馈（H (s)）组成的闭环系统，其稳定性由相位裕度和幅值裕度判定。动态响应测试通过在输出侧施加扰动（负载电流阶跃），观测电压变化评估系统性能。

测试需配备：

示波器（如 RIGOL DS/MSO7000 系列）

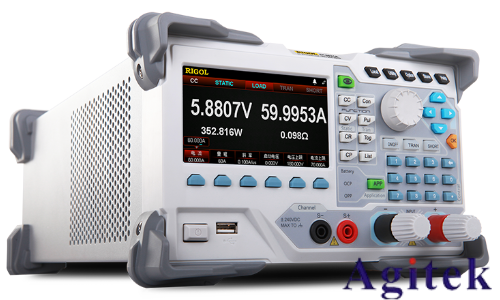

电子负载（DL3000）

电压探头（如 PVP2350）与电流探头（RP 或 PCA 系列）

适配供电设备（DP700/800 等）

连接时需注意：电压探头接电源输出端，电流探头卡于输出地线；缩短线缆长度并绞合，避免寄生电感干扰；大电流场景优先从 Sense 端采样电压。

操作步骤与波形分析

参数设置：电子负载设为 CC 模式，A 值取额定电流，B 值初始设为 A 的 80%，斜率调至最大，频率以 1kHz 50% 占空比为起点。

示波器配置：电压通道设 AC 耦合（50-100mV/Div），电流通道触发（上升沿），确保探头衰减比适配高压测量。

波形判断：

理想波形应无明显振铃，恢复迅速；

严重振铃说明相位裕度过低，需优化环路；

电压台阶可能因负载调整率差或采样点错误导致；

过大跌落 / 过冲多与输出电容容值、ESR 不匹配或布线有关。

通过动态响应测试，可快速定位电源设计缺陷，结合相位裕度调整，平衡响应速度与稳定性，为电源量产与优化提供关键依据。
