要详细探讨为什么在示波器的交流耦合模式下可能看到类似于直流分量的波形，我们需要深入了解示波器的工作原理、信号处理过程以及实际应用中可能遇到的问题。以下是一个全面的解析：

示波器基本原理

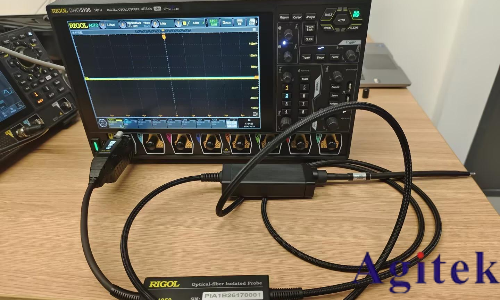

示波器是一种电子测试仪器，用于观察变化电压信号的波形。它能够提供关于信号频率、振幅和其他特性的详细信息。示波器通常有两种耦合方式：直流（DC）耦合和交流（AC）耦合。

直流耦合：允许所有频率的信号通过，包括直流成分。
交流耦合：通过一个高通滤波器阻挡直流成分，只允许交流成分通过。

交流耦合的工作机制

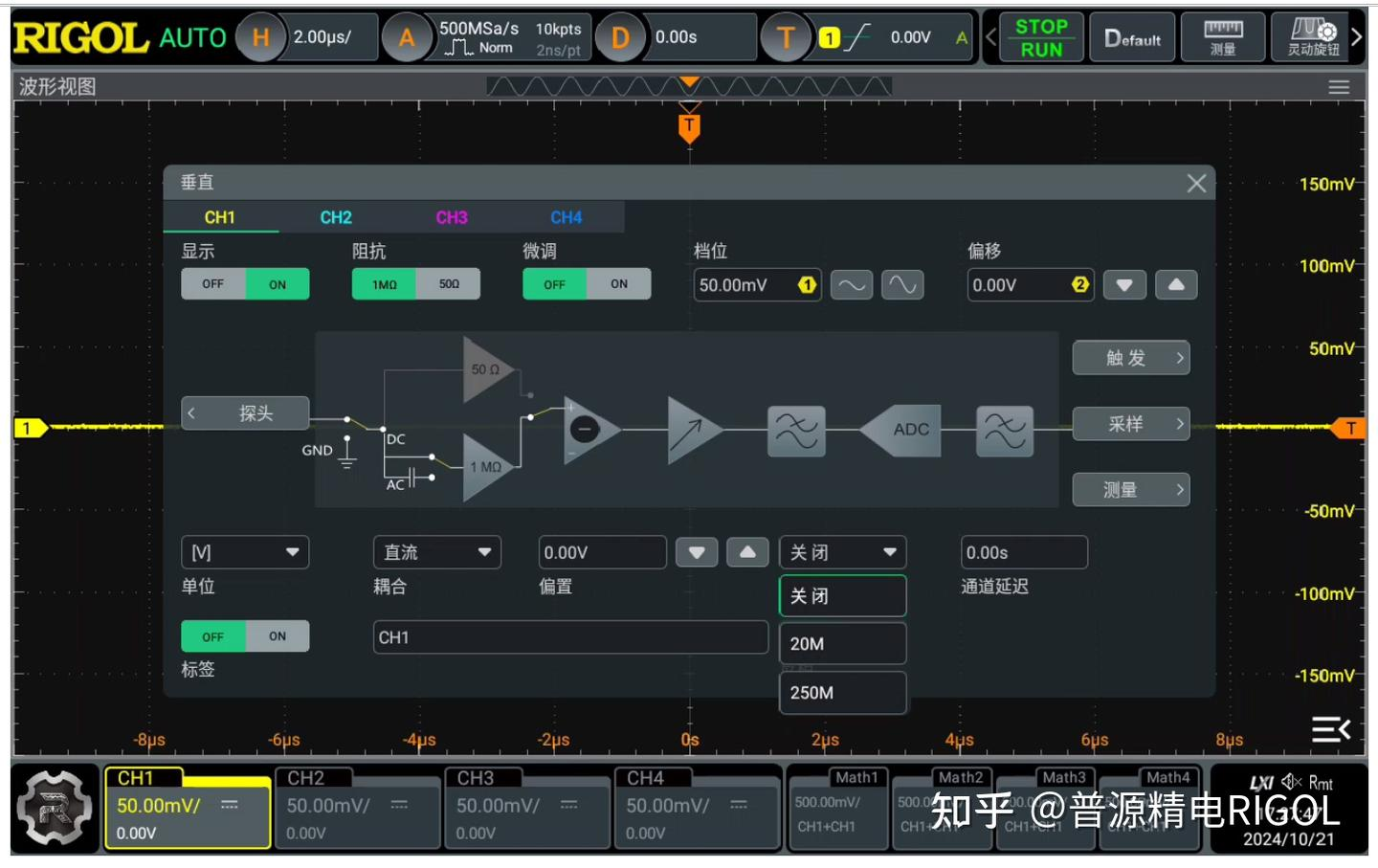

在交流耦合模式下，示波器使用一个耦合电容来隔离直流信号。这个电容与接下来的输入电阻一起形成一个高通滤波器，该滤波器决定了信号的低频截止点。这意味着低于某一频率的信号成分会被逐渐衰减。

2.1 高通滤波器的行为
截止频率：滤波器的截止频率（通常为几赫兹）决定了哪些频率的信号成分会被显著衰减。例如，典型的交流耦合可能具有约10 Hz的截止频率。
相移和幅度衰减：低于截止频率的信号不仅会经历幅度衰减，还会发生相位偏移。这对于近似直流或低频信号来说尤为显著，可能导致波形失真。

原因分析：为什么会出现类似直流的波形
尽管交流耦合设计用于排除直流成分，但在实际操作中仍可能看到类似直流的波形，其原因如下：
（1）信号频率特性
当信号包含非常低频的成分时，这些成分可能没有被高通滤波器完全衰减，从而在波形上表现为“漂移”或者慢速变化，看起来像是直流分量。例如，一个缓慢变化的正弦波在交流耦合下可能会因为滤波造成波形底部抬起，显示出直流偏移。
（2）充放电效应
切换到交流耦合后，耦合电容需要时间来调整到新的稳态。这一过渡期内，可能会出现暂时的基线漂移现象，特别是在测量存在直流偏置的信号时。
（3）示波器带宽和性能限制
示波器的有限带宽意味着它不能完美捕捉所有信号细节。尤其对于低频信号，这种限制可能导致不准确的幅值呈现，使得波形看起来像是含有额外的直流成分。

（4）环境噪声
环境中的电磁干扰或示波器本身的内部噪声也可能影响观测结果。如果这些噪声以非常低的频率出现，它们可能会在交流耦合模式下表现为一种稳定的“背景”，类似于直流分量。

实际应用中的考量
在实践中，为了减少或消除这种类似直流分量的现象，可以采取以下措施：
（1）调整耦合设置
在测量前，根据信号特性选择合适的耦合模式。对于可能含有低频分量的重要信号，直流耦合可以提供更真实的全貌。
（2） 校验连接和设备
确保示波器探头和被测电路之间的连接良好，以减少引入额外的电气噪声。同时，校验示波器的功能是否正常，并进行必要的仪器校准。

（3）应用数字滤波
如果示波器支持，可以使用数字滤波功能来进一步分析和处理信号，去除不需要的低频或高频噪声。

理论与实践的差异
虽然理论上交流耦合应该完全排除直流成分，但实际中总会由于各种因素导致理论与实践的不一致。在复杂电路或噪声环境中，这种不一致可能更加明显。因此，理解并识别这些现象对电路调试和信号分析至关重要。
总结来说，示波器的交流耦合模式下出现类似直流分量的现象主要归因于滤波器特性、信号频率响应、噪声以及设备本身的限制。通过合理设置测量参数和条件，可以有效地控制和解释这一现象。

历史背景与技术发展

6.1 示波器的发展

早期示波器：最初的示波器是模拟设备，主要依赖阴极射线管（CRT）来显示信号波形。这些设备的带宽和灵敏度都较为有限，因此在处理低频和高频信号时容易引入失真。

数字示波器的兴起：随着半导体技术的发展，数字存储示波器（DSO）逐渐取代了传统的模拟示波器。DSO具有更高的精度和带宽，可以通过数字信号处理技术更好地滤除不必要的信号成分。

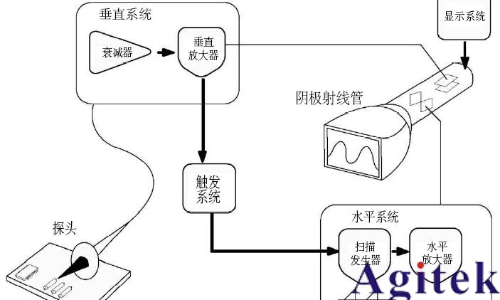

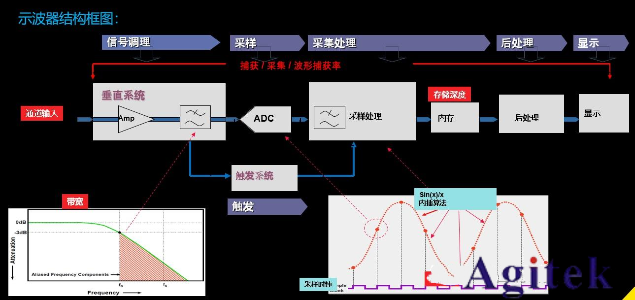

图为模拟示波器结构图

6.2 耦合技术的演变

电容耦合的改进：随着材料科学和制造技术的进步，示波器中的耦合电容和相关组件不断优化，从而在交流耦合模式下提供了更好的性能。

软件补偿：现代数字示波器可以通过软件实现自动补偿，减少耦合过程中不必要的偏移和失真。

总结来说，示波器的交流耦合模式下出现类似直流分量的现象主要归因于滤波器特性、信号频率响应、噪声以及设备本身的限制。通过合理设置测量参数和条件，可以有效地控制和解释这一现象。
