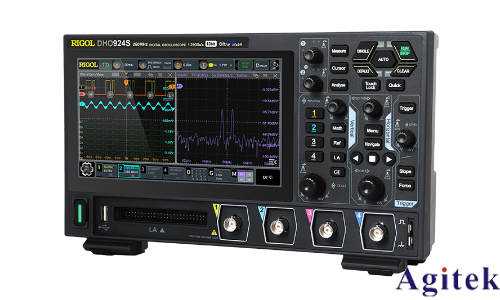

电源在上电瞬间常会产生较大的冲击电流，可能对电源模块、保险丝及后级电路造成损害。因此，准确测量启动冲击电流对于电路设计与可靠性验证至关重要。使用普源示波器配合电流探头或分流电阻法，可高效、精确地捕获这一瞬态过程。以下是具体操作步骤与注意事项。

一、测量原理与方法选择 冲击电流具有持续时间短、幅值大的特点，需借助示波器的高采样率与宽动态范围进行捕捉。常用方法有两种：一是使用电流探头，非接触式测量导线中的电流，将电流转换为电压信号输入示波器；二是采用分流电阻法，将低阻值精密电阻串联于电源回路，测量其两端电压降，再根据欧姆定律 I=V/RI = V/RI=V/R 计算电流。

二、操作步骤

1. 准备工作：关闭待测电源与示波器，选择合适量程的电流探头或阻值稳定、功率足够的分流电阻。若使用探头，需预热并调零。

2. 连接设备：将电流探头夹住电源输入线，确保夹紧无松动；或把分流电阻串入电源负极路径，并用示波器探头连接其两端。

3. 设置示波器参数：

○ 将通道设为“直流耦合”（DC），关闭带宽限制；

○ 调整垂直灵敏度（如100mV/div或1V/div），确保预期信号不溢出屏幕；

○ 时间基设置为微秒级（如10μs/div），以捕捉快速变化过程；

○ 触发模式设为“边沿触发”，触发方式为“上升沿”，触发电平略高于零，确保在上电瞬间启动波形捕获。

4. 执行测量：单次触发或使用“单次采集”模式，开启电源，记录一次上电过程。观察波形峰值，利用光标功能测量冲击电流的最大值及时长。

5. 数据分析：通过示波器自动测量功能获取峰值电流、脉冲宽度等参数，并保存波形图像或数据用于报告。

三、注意事项

● 安全为先：测量时避免触碰高压部分，确保接地良好，防止短路或电击风险；

● 探头校准：使用前务必对电流探头进行归零和校准，避免直流漂移影响精度；

● 带宽匹配：确保电流探头与示波器带宽高于信号最高频率成分，防止波形失真；

● 避免干扰：布线应简洁，远离开关电源、变压器等强干扰源，必要时使用屏蔽线。

综上所述，利用普源示波器测量电源启动冲击电流，不仅操作便捷，且结果直观可靠。合理选择测量方法、正确设置参数并注重安全规范，是获取准确数据的关键。该方法可广泛应用于电源老化测试、开机保护电路设计等工程实践中，助力提升系统稳定性与安全性。
