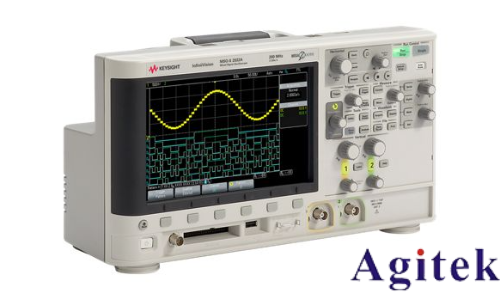

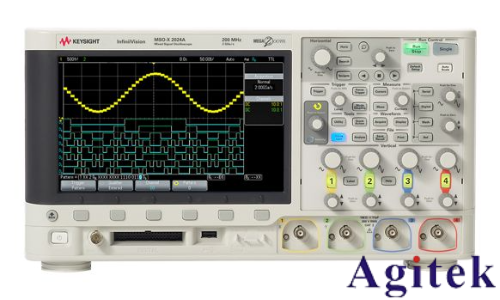

是德示波器DSOX2004A作为一款高性能电子测量工具，广泛应用于电路设计、信号分析及故障诊断领域。本文将详细介绍其使用方法，帮助用户高效掌握操作技巧，提升测试效率。

一、基本操作与连接

1. 电源与连接：确保电源线连接稳定，按下前面板电源键启动。使用配套探头连接信号源与示波器通道，注意探头接地正确，避免干扰。

2. 垂直与水平设置：旋转垂直旋钮调整电压刻度（伏/格），水平旋钮设置时间刻度（秒/格）。通过“autoscale”键自动优化显示参数，快速定位信号范围。

3. 触发设置：选择触发源（如边沿触发、脉冲触发），设定触发电平与斜率（上升/下降沿），确保波形稳定显示。触发模式的选择直接影响信号捕获的准确性。

二、核心测量功能

1. 时域测量：通过菜单选择“测量”功能，自动获取波形参数（频率、幅值、占空比等）。使用光标功能手动标记关键点，对比数据差异。

2. 频谱分析：切换至“Spectrum”模式，将时域波形转换为频域显示。调整频率跨度（Span）与分辨率带宽（RBW），聚焦目标频段。频谱触发功能可锁定特定频率信号，便于分析调制或噪声。

3. 数据存储与回放：利用示波器的深存储功能（最大200kpts）记录长时间信号，通过USB或LAN接口导出数据至PC进行离线分析。

三、高级功能与优化

1. XY模式应用：切换至XY模式，将通道1与通道2的电压关系可视化，适用于相位差、李萨如图形分析，辅助判断信号同步性或频率比。

2. 校准与精度保障：定期使用内置校准信号（如1kHz方波）校准示波器，检查探头补偿是否正常。环境稳定时进行校准，避免温度变化影响测量精度。

3. 噪声与失真分析：启用“THD”功能测量总谐波失真，结合噪声标记（Noise Marker）定位干扰源，优化电路设计。

四、常见问题与解决方案

1. 频谱显示模糊：检查探头接地，调整RBW至合适值（窄RBW提升分辨率，宽RBW加快扫描速度）。

2. 高频信号丢失：确认探头衰减比例正确，开启示波器“全带宽模式”。

3. 触发不稳定：使用频谱触发并设置触发电平为峰值功率的80%，选择正边沿触发。

五、操作注意事项

避免过量输入信号超出示波器量程，损坏设备。

定期清理探头连接端口，防止氧化影响信号传输。

长时间监测时启用“Deep Memory”模式，避免数据丢失。

掌握DSOX2004A的规范操作流程与高级功能，可显著提升信号分析的深度与效率。从基础连接到频谱分析，用户需结合具体测试场景灵活调整参数，确保测量数据的可靠性。通过持续实践与校准维护，DSOX2004A将成为电子工程师不可或缺的精密工具。
