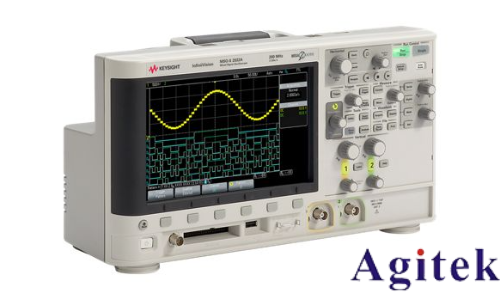

是德科技（Keysight）DSOX2004A示波器作为一款功能强大的四通道数字示波器，广泛应用于电子测试与测量领域。其内置的快速傅里叶变换（FFT）功能，使用户能够将时域信号转换为频域信号，从而分析信号的频率成分，如谐波、噪声和干扰等。本文将详细介绍DSOX2004A示波器中FFT功能的设置方法，帮助用户高效、准确地完成频域分析。

一、进入FFT功能界面

首先，确保待测信号已稳定接入示波器通道并正确触发。点击示波器面板上的【Math】按钮，进入数学运算菜单。在“Operation”选项中选择“FFT”模式，示波器将自动对当前通道的时域波形进行快速傅里叶变换，并在屏幕上叠加显示频谱图。

二、选择源信号与窗口类型

在FFT设置中，需指定进行变换的源通道（Source），通常可选CH1~CH4。为获得更清晰的频谱结果，建议选择信号质量较好、噪声较低的通道。此外，应根据信号特性选择合适的窗函数（Window），如汉宁窗（Hanning）、汉明窗（Hamming）或矩形窗。汉宁窗适用于大多数周期性信号，能有效减少频谱泄漏，提升频率分辨率。

三、调整频率范围与刻度

FFT结果的频率范围由采样率和记录长度决定。DSOX2004A会自动计算并显示频谱的中心频率和跨度（Span）。用户可通过调节时基（Time/Div）来改变采样率，从而控制频谱的分辨率。若需关注特定频段，可手动设置中心频率和跨度，实现局部频谱放大分析。

四、结合标记（Marker）进行精确测量

启用【Marker】功能，选择“Peak”或“Delta”模式，可自动标记频谱中的峰值频率点，读取其频率值和幅值（通常以dBm或Vrms表示）。通过多个标记，可测量谐波间隔、信噪比或带宽等关键参数，为信号质量评估提供数据支持。

五、进阶应用：数学运算与对比分析

DSOX2004A支持多组FFT结果叠加显示。用户可保存不同触发条件下的FFT波形，使用【Add/Sub】功能进行加减运算，分析信号在不同工况下的频谱变化。例如，对比滤波前后的频谱，可直观评估滤波器的抑制效果。

六、注意事项

确保信号采样率足够高，避免混叠。

适当增加记录长度以提升频率分辨率。

避免输入信号过载，防止FFT结果失真。

综上所述，合理设置DSOX2004A的FFT功能，不仅能实现精准的频域分析，还能为电路调试、电磁兼容性测试等提供有力支持。熟练掌握该功能，将显著提升测试效率与专业水平。
