LED作为现代照明与显示领域的核心元件，其正向电压（Vf）特性直接影响发光效率、功耗及可靠性。吉时利数字源表2450凭借高精度、宽量程及智能化操作，成为LED特性分析的理想工具。本文将介绍使用2450进行LED正向电压测试的方法、关键参数设置及注意事项，为工程实践提供参考。

一、测试原理与目的

LED正向电压指在特定电流下PN结导通所需的电压，其数值与材料、结构密切相关。测试旨在获取Vf-I曲线，评估器件在不同电流下的电压稳定性，为驱动电路设计、品质检测提供依据。2450的精密电流源与电压测量功能，可准确捕获微伏级电压变化，满足高精度测试需求。

二、测试步骤与参数配置

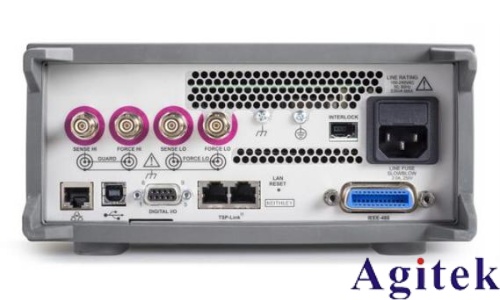

1. 硬件连接：采用四线（Kelvin）连接法，将LED正负极分别接入2450的源/测量端口，消除引线电阻干扰。确保接地良好，降低噪声。

2. 模式设置：选择“电压源模式”，激活电流监测功能。设置电流范围（如0-50mA），根据LED类型调整上限，避免过流损坏。

3. 关键参数配置：

电流限制：设定略高于预期最大电流的值（如30mA），保护被测器件；

电压范围：选择覆盖LED典型Vf的区间（如0-5V），提升测量分辨率；

积分时间：平衡精度与速度，低噪声环境可选较长积分时间（如100ms）以降低随机误差。

4. 触发与扫描：启用自动触发模式，进行电压扫描测试（步长如0.1V），记录各点的电流与电压值。

三、注意事项与误差控制

安全操作：避免接触高压部分，确保设备与待测LED可靠接地；

温度影响：LED Vf对温度敏感，需在恒温环境（如25℃）下进行测试；

校准与调试：定期使用标准电阻校准2450，确保源/测量精度；

数据平滑处理：对多次扫描结果取平均值，抑制瞬态噪声干扰。

四、测试结果分析与应用

通过绘制Vf-I曲线，可直观判断LED的导通阈值、非线性特性及一致性。例如，当电流从10mA升至20mA时，Vf增幅若明显偏离理论值，可能提示材料缺陷或封装问题。此外，结合光通量测试数据，可进一步优化驱动电流设定，实现**发光效率。

吉时利2450凭借其高精度、灵活配置及智能化界面，大幅简化了LED正向电压测试流程。在实际应用中，合理设置参数、严格控制测试环境，可获取可靠的电学特性数据，为LED研发、生产及质量管控提供有力支持。随着固态照明技术的持续发展，精密测试工具的应用将推动LED性能向更高标准迈进。
