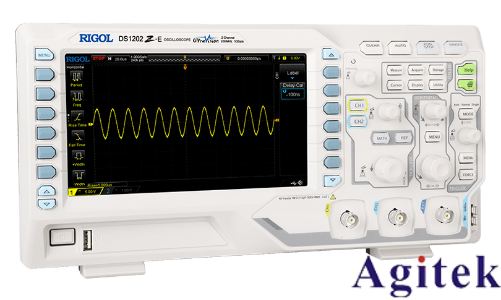

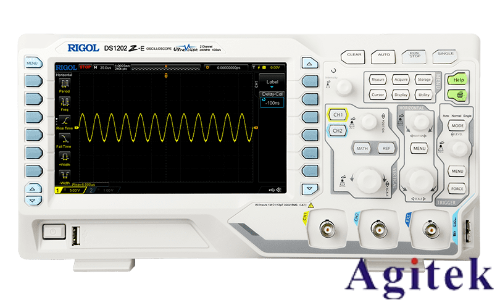

普源DS1000Z示波器凭借其强大的FFT（快速傅立叶变换）分析功能，可帮助用户将时域信号转换为频谱图，适用于谐波检测、噪声分析、振动信号研究等场景。本文结合实操步骤与参数优化技巧，为用户提供详细指南。

一、基础操作：激活FFT分析模式

1. 进入频谱分析界面

    按下示波器面板上的“MENU”键，通过方向键选择“分析”菜单；

    进入“频谱分析（Spectrum）”子菜单，按下“启用（Enable）”键激活频谱显示；

    使用CH1或CH2键选择待分析的信号通道。

2. 垂直与水平参数配置

    垂直刻度：若信号动态范围大（如含强基波与弱谐波），选择dBVrms对数刻度；若关注绝对幅度，切换至线性Vrms模式。

    水平分辨率：通过“水平位置”旋钮设置中心频率，利用“水平扩展”聚焦特定频段。

二、核心参数设置与优化

1. 采样率与记录长度

    建议设置采样率为示波器最大值的1/2~1/4（如2GSa/s时选500MSa/s），避免数据过载。

    分辨率带宽（RBW）=采样率/记录长度，设置RBW为10kHz（500MSa/s下）可清晰分辨相邻频率。

2. 窗函数选择

    矩形窗：适用于瞬态信号，频率分辨率高但存在频谱泄漏。

    Hanning窗：平滑边缘，适合周期信号与窄带分析。

    Blackman窗：抑制旁瓣，用于单频信号或高次谐波检测。

3. 平均模式

    单次平均：适用于稳定信号；

    指数平均：动态跟踪频谱变化；

    线性平均：降低随机噪声，提升信噪比。

三、高级技巧与结果解读

1. 抗混叠与直流偏移处理

    启用“交流耦合”滤除直流分量，避免频谱基线偏移；

    通过探头或硬件滤波器（如20MHz截止频率）防止高频混叠。

2. 频谱数据分析

    使用“标记（Marker）”定位峰值频率与幅度，激活“自动测量”获取中心频率、带宽等参数；

    计算谐波失真（THD）：观察基频整数倍频谱线，公式为THD=√(ΣA²ₙ)/A₁（A₁为基频幅度，Aₙ为谐波幅度）。

3. 参考波形对比

调用历史存储的参考频谱（REF功能），可视化信号变化。

四、常见问题与解决方案

1. 频谱泄漏：现象为伪峰或边缘扩散。解决方案：选择合适窗函数（如Hanning）或调整采样率。

2. 触发抖动：设置触发电平位于信号幅值中间，避免触发不稳定。

3. 数据过载：降低采样率或缩短记录长度，优化RBW参数。

五、安全与维护提示

确保示波器接地良好，避免在潮湿或易燃易爆环境操作；

定期清洁仪器外壳，避免水分渗入内部。

通过合理配置参数与窗函数，DS1000Z示波器的FFT功能可高效解析信号频谱特性。用户需结合信号类型灵活调整设置，掌握数据分析技巧，为工程测试与科研提供可靠支持。
