示波器作为电子信号分析的核心工具,其程控软件通过自动化控制与数据管理,实现了波形记录与存储的高效处理。其原理涉及信号采集、数字化处理、存储控制及后续分析等多个环节,为工程师提供了精准的信号观测与数据保存能力。
一、信号采集与数字化处理基础
示波器通过探头将待测电信号引入系统,经由前端放大器调整信号幅度后,由模数转换器(ADC)将模拟信号转化为数字信号。这一过程遵循采样定理:采样率需至少为信号最高频率的两倍,以避免混叠失真。程控软件可动态调整采样率、垂直分辨率等参数,确保信号采集的精度与适应性。
二、存储机制与数据管理
波形数据存储的核心在于示波器的内存管理与软件控制。现代示波器通常配备高速存储器,通过触发功能锁定特定信号事件后,将数据分段存储。程控软件可设定触发条件(如电平阈值、边沿类型)及存储深度,优化关键波形的捕获。存储深度直接影响记录时长,公式“存储深度=时基×屏幕格数×采样率”决定了数据容量。
三、数据格式与存储策略

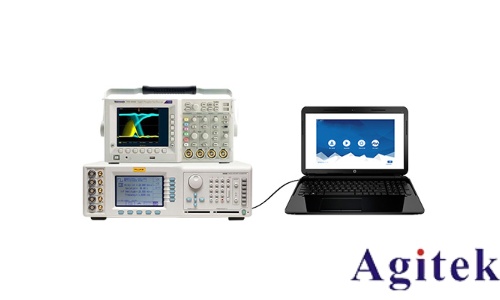

波形数据可通过多种格式存储,如CSV、TXT、WAV或示波器专用格式。程控软件允许用户选择格式并定义命名规则,便于后续分析。高级功能如自动化脚本可批量保存波形,配合远程控制接口,实现电脑端的实时捕获与存储。云存储集成则进一步拓展了数据的共享与访问能力,支持团队协作与远程诊断。
四、软件优化与性能提升
程控软件通过算法优化提升存储效率。例如,数字荧光示波器(DPO)采用并行处理机制,每秒捕获百万级波形,利用三维信号分析(幅度-时间分布)捕捉瞬态事件。此外,软件提供的自动测量功能(峰峰值、频率计算)可减少人工操作,结合数据标记与注释,增强波形解读的直观性。
五、注意事项与工程实践
在实际应用中,需关注存储文件的安全性(定期备份、权限设置)与兼容性(确保软件-硬件版本匹配)。对于高频信号,合理配置带宽与采样率防止信号失真;针对大数据量场景,采用压缩算法或分段存储策略缓解存储压力。此外,遵循规范的文件命名体系,结合数据库管理工具,可大幅提升波形检索效率。
示波器程控软件的波形存储原理,本质上是将硬件采集能力与软件智能管理结合,通过参数化控制与数据标准化,为信号分析提供可靠的基础。这一技术不仅支撑了电子工程的故障诊断与研发测试,更在自动化测试系统中扮演着关键角色,推动着电子测量技术的持续进步。
