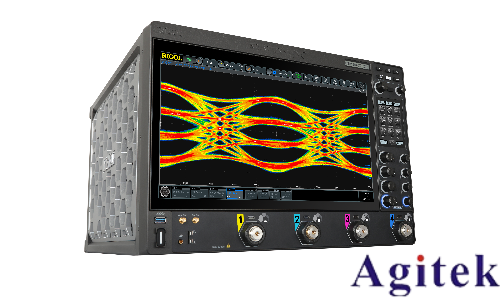

示波器作为电子测量领域的核心工具，其精度直接影响测试结果的可靠性。普源MSO8204示波器凭借其高性能在科研与工业领域广泛应用，为确保测量准确性，定期校准探头至关重要。本文将详细介绍MSO8204的探头校准步骤及注意事项，帮助用户规范操作，提升测试效率。

一、内部自校准：快速维护基础精度

1.连接与预热

连接示波器电源线，开启电源并预热至少15分钟，确保内部电路稳定。

确认屏幕显示扫描线，调整亮度与聚焦至**状态。

2.水平基线校准

将输入耦合开关置于“GND”位置，调节垂直位移旋钮使扫描线与水平刻度线平行，确定零电平基准。

3.探头连接与补偿

断开所有外部连接，将探头接入示波器校准信号输出端（通常为CH1通道）。

按下“AutoSet”键自动优化显示，观察波形是否为标准方波。若波形失真，需调节探头补偿电容直至方波平顶无畸变。

4.垂直与水平参数校准

进入菜单“Utilities”→“Self Calibration”，启动内部自校准程序。

示波器将自动检测垂直增益、时间基准及触发灵敏度，校准结果会显示在屏幕上。此过程需避免外界电磁干扰。

二、外部校准：高精度需求的系统校准

1.垂直通道校准

使用高精度直流电压源（如Fluke 5700A），输出标准1V直流信号至示波器输入端。

调整示波器垂直档位至匹配量程（如1V/div），记录实测电压值并修正偏差。

重复测试不同量程（如10mV/div至50V/div），确保全量程线性度。

2.水平时间基准校准

连接频率计数器（如Agilent 53132A），输入10MHz标准信号。

调整示波器时基至对应档位（如10ns/div），比对计数器与示波器显示的周期误差，校准时间系数。

3.探头频率响应校准

使用网络分析仪（如R&S ZVA）测试探头S参数，生成频响曲线。

通过示波器菜单“Probe Compensation”导入校准数据，修正高频段幅频响应偏差。

针对用户现场环境（如探头延长线损耗），可重新测量S参数进行定制化校准。

三、探头补偿调节（关键步骤）

将探头接入示波器校准信号（如5V方波），观察波形上升沿与平顶。

若波形存在过冲或圆角，调节探头衰减系数（如X10/X1）并微调补偿电容，直至波形垂直边缘陡峭且无失真。

补偿完成后，避免随意拆卸探头或更换附件，以确保校准稳定性。

注意事项

1.环境要求：避免强磁场干扰（如远离大功率变压器），温度控制在15-30℃范围内。

2.安全规范：校准信号不得超过探头耐压（如X10探头≤300V），防止损坏仪器。

3.校准周期：内部自校准建议每周一次，外部校准按国标要求每年至少一次，高精度应用可缩短至半年。

4.记录管理：保存校准数据与证书，追溯测量误差来源。

通过规范的校准流程，普源MSO8204示波器可长期保持±1%的测量精度，满足精密电子测试需求。用户需结合使用场景选择合适的校准方法，并严格遵循操作规范，以确保仪器性能稳定可靠。
