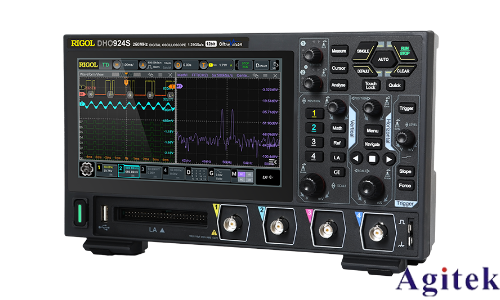

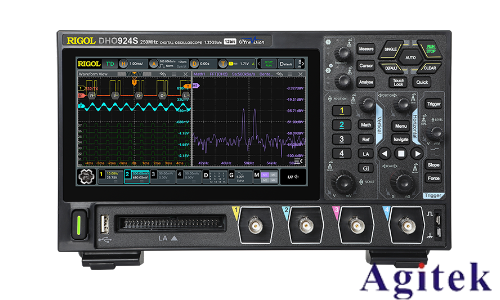

示波器探头作为信号测量的关键桥梁，其补偿状态直接影响测量精度。普源DHO914示波器配备的高性能探头需定期校准补偿，以确保在宽频带范围内获得准确的信号波形。本文结合示波器操作原理与工程实践经验，系统阐述DHO914探头补偿的完整流程及关键注意事项。

一、补偿校准的必要性

探头内部存在寄生电容与电感，不同频率信号通过探头时会产生相位差与幅度衰减。普源DHO914标配的无源探头在出厂时已预设补偿参数，但长期存放、环境变化或频繁使用后，补偿网络可能发生偏移。当示波器显示方波信号出现边缘过冲、振铃或平顶畸变时，表明探头补偿失衡，需立即进行校准调整。

二、补偿校准步骤

1. 信号源连接与档位设置

将示波器探头BNC端接入CH1通道，探针端连接示波器自带的1kHz方波校准信号源（典型幅度5Vp-p）。将探头衰减开关拨至×10档位，示波器垂直灵敏度调整为500mV/div，水平时基设置为250μs/div，触发模式设为自动。

2. 波形观测与补偿判定

按下AutoSet键后，标准方波应呈现平顶矩形。若波形出现以下特征需调整补偿：

过补偿：上升沿存在明显过冲与高频振铃，下降沿呈现台阶状

欠补偿：波形顶部凹陷呈圆弧状，上升/下降沿斜率减缓

正确补偿：方波边缘陡峭无畸变，顶部平坦度优于±2%

3. 补偿电容调节

使用探头配备的无感螺丝刀（非金属材质），顺时针旋转补偿电容微调螺钉可增强高频补偿，逆时针旋转则减少补偿量。每次微调后重新观察波形，直至达到**状态。需注意部分探头补偿电容仅支持有限旋转角度，避免暴力操作导致机械损伤。

三、关键操作要点

环境控制：校准应在20±5℃恒温环境下进行，避免温漂影响补偿精度

工具选择：严禁使用金属螺丝刀调节，防止静电损伤内部电路

验证方法：补偿完成后，切换示波器至×1档位观察波形是否稳定，确认全量程补偿一致性

周期管理：建议每季度进行一次补偿校准，高频应用场合每月校准一次

四、常见问题与解决方案

掌握规范的探头补偿流程，不仅能提升普源DHO914示波器的测量精度，更能延长探头使用寿命。工程师应建立"使用前校准，使用后记录"的操作习惯，通过标准化流程将人为误差降至最低。随着国产示波器技术的迭代升级，配合科学的维护保养，普源示波器将在电源分析、通信调试等领域持续发挥可靠的技术支撑作用。
