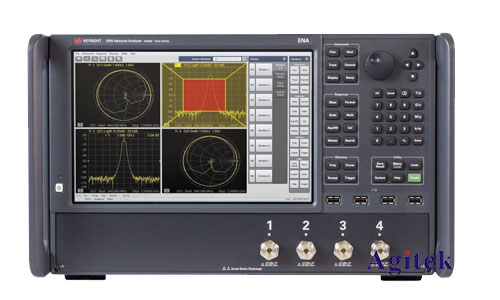

在现代电子系统中，诸如无线通信、雷达和卫星导航等领域，信号源的相位噪声特性对其性能有着至关重要的影响。相位噪声直接关系到系统频谱纯度、信号稳定性和抗干扰能力。因此，精确测量和分析相位噪声对于设计和优化这些系统至关重要。是德科技E5080B矢量网络分析仪凭借其卓越的性能和灵活的配置，成为进行精确相位噪声测量的理想选择。本文旨在深入探讨如何利用E5080B进行高效、准确的相位噪声分析。

　　相位噪声测量原理

　　相位噪声通常用单边带相位噪声密度（SSB Phase Noise Density）来表示，单位为dBc/Hz。它描述了在特定偏移频率处，由于相位涨落导致的信号功率相对于载波功率的比值。E5080B通过测量被测器件输出信号在载波频率附近的频谱密度来间接获得相位噪声。其测量过程主要基于以下原理：

　　1.混频技术:E5080B通常采用混频技术将被测信号与一个稳定的本地振荡器(LO)信号进行混频，将相位噪声转换成可测量的频谱分量。

　　2.频谱分析:混频后的信号经由E5080B内部的频谱分析仪进行分析，得到频谱密度图。

　　3.数据处理:通过对频谱密度图进行特定的计算和校准，可以得到被测器件的单边带相位噪声密度。这通常需要考虑仪器自身噪声和连接线损耗等因素的影响。

　　E5080B相位噪声测量设置与步骤

　　使用E5080B进行相位噪声测量需要进行一系列的设置和校准，以确保测量的准确性。具体的步骤如下：

　　1.连接被测器件:将被测器件正确连接到E5080B，并确保连接线良好，以避免引入额外的噪声和损耗。

　　2.选择合适的测量参数:根据被测器件的特性和测量要求，设置合适的中心频率、扫频范围、分辨率带宽和视频带宽等参数。分辨率带宽的选择尤其关键，它直接影响测量的信噪比和测量精度。

　　3.校准:进行必要的系统校准，包括校正仪器自身的噪声和连接线损耗。E5080B通常配备相应的校准程序，需严格按照说明操作。

　　4.触发设置:选择合适的触发模式，以确保测量结果的稳定性和可靠性。

　　5.数据采集与存储:启动测量，采集并存储测量数据。E5080B通常支持多种数据格式的存储，便于后续的数据处理和分析。

　　数据处理与误差分析

　　获得原始测量数据后，需要进行一系列的数据处理，才能得到准确的相位噪声结果。这包括：

　　1.噪声校正:扣除仪器自身噪声和连接线损耗的影响。

　　2.单位转换:将原始数据转换为单边带相位噪声密度(dBc/Hz)。

　　3.数据平滑:采用适当的数据平滑技术，例如移动平均法，以减少测量噪声的影响，提高数据的可读性。

　　误差分析也是至关重要的一环。影响E5080B相位噪声测量精度的因素包括：仪器自身的噪声、连接线损耗、环境噪声以及测量参数的选择等。通过仔细控制这些因素，可以最大限度地减少测量误差，提高测量精度。

　　应用案例

　　E5080B的相位噪声测量功能广泛应用于各种射频和微波器件的测试和评估中，例如：

　　晶体振荡器(XO)和压控振荡器(VCO)的相位噪声特性测试:评估其频谱纯度和稳定性。

　　放大器的相位噪声贡献分析:识别和优化放大器设计以降低相位噪声。

　　混频器的相位噪声特性测试:评估其在无线通信系统中的性能。

　　锁相环(PLL)的相位噪声分析:评价PLL的稳定性和精度。

　　是德科技E5080B矢量网络分析仪为精确测量和分析相位噪声提供了强有力的工具。本文详细介绍了E5080B的相位噪声测量原理、设置步骤、数据处理方法以及误差分析，并结合应用案例，为读者提供了全面的指导。熟练掌握E5080B的相位噪声测量技术，对于射频和微波工程师进行器件测试和系统优化具有重要的意义。然而，实际应用中仍需根据具体情况调整测量参数并进行仔细的误差分析，才能获得可靠的测试结果。
