反射系数是表征器件或电路反射特性最重要的参数之一，它表示入射波功率与反射波功率的比值。准确测量反射系数对于射频/微波电路的设计、调试和测试至关重要。是德科技作为业界领先的测试测量仪器厂商，其矢量网络分析仪以其高精度、宽频带和强大的功能而闻名，成为众多工程师的首选。本文将重点关注如何利用是德矢量网络分析仪高效、准确地测量反射系数。

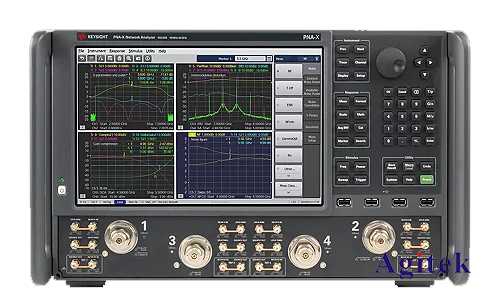

　　矢量网络分析仪测量反射系数的基本原理

　　矢量网络分析仪通过发射已知幅度和相位的信号，并测量反射回的信号的幅度和相位来确定反射系数。这个过程通常涉及到以下步骤：

　　1.信号源产生：VNA内部的信号源产生一个已知频率和幅度的测试信号。

　　2.信号传输：测试信号通过连接线传输到待测器件（DUT）。

　　3.信号反射：部分信号被DUT反射回VNA。

　　4.信号接收与处理：VNA接收反射信号，并对其幅度和相位进行精确测量。

　　5.反射系数计算：VNA根据入射信号和反射信号的幅度和相位差计算出反射系数(S<sub>11</sub>)，通常以复数形式表示，包含幅度和相位信息。

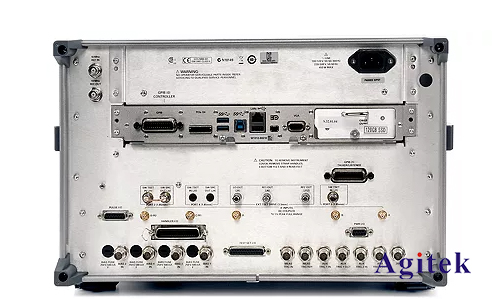

　　仪器设置与测试方法

　　在使用是德矢量网络分析仪进行反射系数测量之前，需要进行一些必要的设置：

　　1.频率范围设置：根据待测器件的工作频率范围设置VNA的频率扫描范围。

　　2.功率电平设置：选择合适的功率电平，避免对DUT造成损伤或产生非线性效应。

　　3.扫频点数设置：更多的扫频点数可以获得更精细的频率响应曲线，但也会增加测量时间。

　　4.平均次数设置：多次平均可以有效降低噪声的影响，提高测量精度。

　　5.接口选择：选择与DUT匹配的连接器类型和电缆。

　　测试方法通常包括直接连接法和使用合适的适配器或探头进行测量。直接连接法适用于低频段和小型器件，而适配器和探头则用于高频段和微型器件的测量，以减少寄生效应的影响。

　　误差校正技术

　　VNA本身存在系统误差，例如源匹配误差、负载匹配误差、定向耦合器误差等。为了获得准确的反射系数测量结果，必须进行误差校正。常用的误差校正方法包括：

　　1.SOLT(Short,Open,Load,Thru)校准:这是最常用的校准方法，需要使用开路、短路、负载和通路的标准件进行校准。

　　2.TRL(Through,Reflect,Line)校准:TRL校准方法比SOLT方法更精确，特别适用于宽带测量，但需要更精密的标准件。

　　3.其他校准方法:根据实际需求，还可以选择其他校准方法，例如LRM(Line,Reflect,Match)校准等。

　　正确的误差校正至关重要，它能够有效消除系统误差的影响，确保测量的准确性。

　　影响测量精度的因素

　　除了系统误差，以下因素也会影响反射系数测量的精度：

　　1.连接线质量：连接线的质量直接影响信号传输的精度，应选择高质量、低损耗的连接线。

　　2.环境因素：温度、湿度等环境因素会影响测量结果，应保持稳定的测试环境。

　　3.DUT的特性:待测器件自身的特性，例如非线性效应、温度漂移等，也会影响测量结果。

　　实际应用案例分析

　　例如，在测量高频电路的反射系数时，需要选择合适的校准方法和连接器，并考虑环境因素的影响。在测量微波器件时，可能需要使用特殊的探头或适配器来减少寄生效应。对于不同类型的器件，需要根据实际情况选择合适的测量方法和参数设置。

　　利用是德矢量网络分析仪进行反射系数测量是射频/微波工程中一项重要的技术。本文详细介绍了测量原理、仪器设置、误差校正以及影响测量精度的因素。熟练掌握这些知识，并结合实际应用场景选择合适的测量方法和参数设置，可以获得准确可靠的反射系数测量结果，从而有效地支持电路设计、调试和测试工作。
