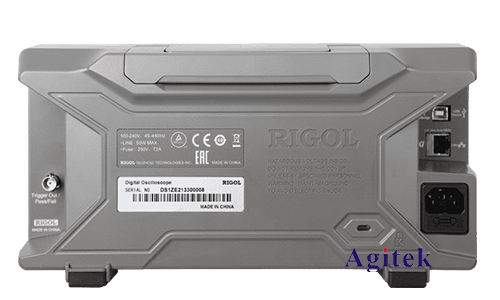

普源DS1102Z-E数字存储示波器是一款性价比极高的测试仪器,其内置的频率计功能为用户提供了便捷的频率测量手段,无需额外购买频率计设备,节省了成本并提高了工作效率。该频率计功能并非简单的计数器,而是结合了示波器强大的信号处理能力,可以进行更精确、更全面的频率测量。

一、工作原理:
DS1102Z-E示波器的频率计功能基于其内部的高精度ADC(模数转换器)和数字信号处理芯片。当输入信号接入示波器后,ADC将模拟信号转换为数字信号,然后由数字信号处理器(DSP)进行傅里叶变换(FFT)或其他信号处理算法,提取信号的频率信息。通过对信号周期进行精确的测量,最终得到信号的频率值。与传统的频率计相比,DS1102Z-E的频率计功能可以更有效地处理复杂信号,例如含有噪声或失真的信号,并提供更准确的测量结果。
二、测量精度与影响因素:
DS1102Z-E示波器的频率计测量精度受多种因素影响,主要包括:
信号频率范围:在不同的频率范围内,测量精度可能有所差异。一般来说,在示波器的带宽范围内,测量精度最高。
信号幅度:信号幅度过低或过高都可能影响测量精度。过低的信号幅度可能被噪声淹没,而过高的信号幅度可能导致ADC饱和。
信号波形:对于非正弦波信号,例如方波、三角波等,测量精度可能不如正弦波信号。
触发设置:正确的触发设置对于精确测量至关重要。错误的触发设置可能导致测量结果出现偏差。
采样率:更高的采样率通常能够提供更高的测量精度。DS1102Z-E示波器的采样率参数需要根据被测信号的频率特性进行选择。
三、使用方法:
DS1102Z-E示波器的频率计功能通常通过其操作面板或软件进行操作。具体的步骤如下:
1.连接被测信号:将被测信号连接到示波器的输入通道。
2.设置垂直刻度和时间刻度:根据被测信号的幅度和频率调整垂直刻度和时间刻度,确保信号波形清晰可见。
3.设置触发:选择合适的触发方式和电平,确保信号稳定触发。
4.选择频率计功能:通过示波器面板或软件界面选择频率计功能。
5.读取测量结果:示波器屏幕会显示被测信号的频率值,以及其他相关参数,例如周期、信号幅度等。
四、应用案例分析:
DS1102Z-E示波器的频率计功能在许多领域都有广泛的应用,例如:
电子电路调试:用于测量各种电子电路中的信号频率,例如晶振、音频信号、数字信号等。
通信系统测试:用于测量通信系统中的载波频率、调制信号频率等。
电力系统监控:用于测量电力系统中的频率变化,确保系统稳定运行。
电机控制:用于测量电机旋转速度,进行电机控制和故障诊断。

普源DS1102Z-E示波器的频率计功能为用户提供了便捷、高效的频率测量手段。通过理解其工作原理、掌握其使用方法,并根据实际情况选择合适的参数设置,用户可以充分发挥该功能的优势,提高测量精度和工作效率,在各种电子测量应用中发挥重要作用,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
