I2C(Inter-Integrated Circuit)总线作为一种双线式串行通信协议，因其简单、可靠、成本低等优点，被广泛应用于各种嵌入式系统中，例如传感器数据采集、存储器访问、以及各种外围设备的控制。在I2C系统的设计和调试过程中，精确测量I2C总线的信号特性至关重要。这不仅有助于验证设计的正确性，更能有效地定位和解决系统故障。普源示波器，凭借其优异的性能和丰富的功能，成为I2C总线测量和分析的理想工具。本文将详细介绍如何利用普源示波器进行I2C总线测量，并提供一些实用技巧和经验分享。

　　一、I2C总线的基本原理及信号特性:

　　在进行I2C总线测量之前，了解其基本原理和信号特性是至关重要的。I2C总线仅使用两根线：SDA(数据线)和SCL(时钟线)。数据通过SDA线传输，而SCL线提供时钟信号，同步数据的传输。I2C通信采用主从模式，由主设备产生时钟信号并控制数据传输。信号的电平通常为TTL电平，高电平表示逻辑“1”，低电平表示逻辑“0”。

　　在测量过程中，我们需要关注以下几个关键参数：

　　上升时间和下降时间:反映信号的转换速度，过慢的上升/下降时间可能暗示电路存在问题。

　　脉冲宽度:SCL和SDA脉冲的宽度直接影响数据传输的可靠性。

　　信号噪声:过大的噪声可能导致数据传输错误。

　　数据包完整性:需要验证数据包的起始位、数据位、停止位是否完整和正确。

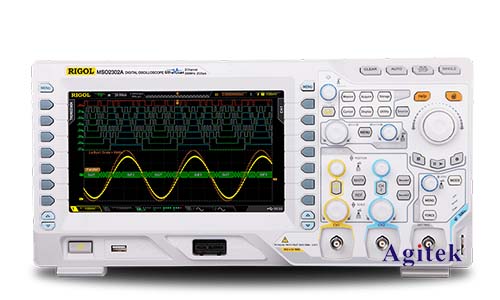

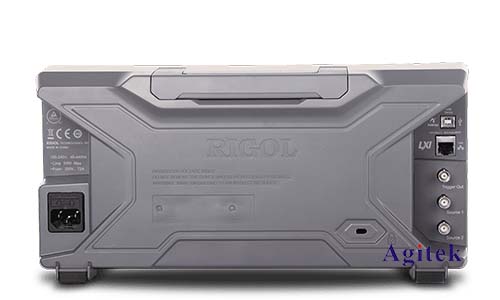

　　二、利用普源示波器进行I2C总线测量:

　　1.探头选择与连接:选择合适的探头对于精确测量至关重要。建议使用带宽足够高、阻抗匹配的示波器探头，避免信号衰减和失真。将探头分别连接到SDA和SCL线上，确保良好地接地。

　　2.示波器设置:根据I2C总线的传输速率，设置合适的采样率和时间尺度。对于高速I2C，需要更高的采样率；对于低速I2C，则可以降低采样率。同时，需要设置合适的电压量程，以清晰地显示信号波形。许多普源示波器都提供了自动设置功能，可以简化此步骤。

　　3.触发设置:正确的触发设置对于捕获I2C数据包至关重要。可以选择SDA或SCL线作为触发源，并设置合适的触发电平。例如，可以设置SDA线下降沿触发，以便捕捉到每个数据包的起始位。

　　4.波形分析:采集到波形后，需要仔细分析SDA和SCL信号的时序关系，验证数据包的完整性和正确性。可以利用示波器的测量功能，精确测量上升时间、下降时间、脉冲宽度等参数。

　　5.数据解码:一些高级普源示波器支持I2C协议解码功能，可以将采集到的波形自动解码成可读的I2C数据，方便用户分析数据内容。

　　三、常见问题及解决方法:

　　1.信号噪声过大:检查接地是否良好，减少EMI/RFI干扰，使用合适的滤波器。

　　2.数据传输错误:检查时钟频率、数据传输速率、以及SDA和SCL信号的电平是否符合I2C规范。

　　3.波形难以捕捉:调整触发设置，尝试不同的触发电平、触发模式。

　　4.解码失败:检查示波器设置是否正确，确保选择了正确的I2C协议解码模式。

　　普源示波器为I2C总线测量提供了强大的工具支持。通过掌握本文介绍的方法和技巧，工程师可以有效地分析I2C总线的信号特性，定位和解决系统故障，从而提高嵌入式系统开发和调试的效率。熟练运用普源示波器的各项功能，将极大程度地提升工程师在I2C总线测试领域的专业能力，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
