相位差测量的基本原理
相位差是指两个同频率信号之间的时间差,通常以角度或时间表示。在正弦波信号中,一个完整的周期对应360°的相位角。相位差的测量在电子工程、电力系统、通信等领域至关重要,它直接关系到信号的同步性、系统稳定性以及信号质量。

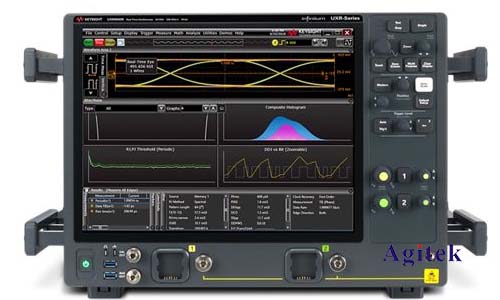

使用是德科技示波器测量相位差的方法
是德科技示波器提供了多种测量相位差的方法,主要包括:
1.1利用示波器的自动测量功能:
这是最便捷的测量方法。大多数是德科技示波器都内置了自动测量功能,可以直接在波形上选择两个信号,然后示波器会自动计算并显示它们的相位差。具体操作步骤通常如下:
1.将待测信号连接到示波器的通道。
2.设置合适的垂直和水平刻度,使波形清晰可见。
3.在示波器的测量菜单中选择“相位差”或类似的选项。
4.选择需要测量的两个通道。
5.示波器将自动计算并显示两个信号之间的相位差,通常以度数表示。
2.2利用示波器的光标测量功能:
如果需要更高精度的测量,或者示波器没有内置的自动相位差测量功能,可以使用光标测量功能。该方法需要手动测量两个信号的相位差。步骤如下:
1.在波形上找到两个信号的同相点(例如,两个波形都过零点)。
2.使用光标测量两个同相点之间的时间差Δt。
3.计算相位差:相位差(°)=(Δt/周期)360°
此方法需要精确地识别同相点,测量精度受限于示波器的分辨率和操作者的精度。
2.3利用示波器的数学运算功能:
对于复杂的信号,可以使用示波器的数学运算功能进行相位差测量。例如,可以利用示波器内置的傅里叶变换(FFT)功能,将时域信号转换为频域信号,然后在频域中计算相位差。这种方法对于非正弦信号尤其有效。
提高相位差测量精度的技巧
选择合适的采样率:更高的采样率可以提供更高的测量精度,尤其是在测量高频信号时。
调整触发设置:合适的触发设置可以确保波形稳定,避免抖动影响测量结果。
使用低噪声探头:低噪声探头可以减少噪声对测量结果的影响。
校准示波器:定期校准示波器可以保证测量的准确性。
重复测量:多次测量取平均值可以降低随机误差的影响。
相位差测量的应用案例
相位差测量广泛应用于各个领域,例如:
电力系统:测量电力系统中不同相位的电压和电流之间的相位差,判断系统运行状态。
通信系统:测量通信信号的相位差,判断信号的质量和同步性。
音频工程:测量音频信号的相位差,进行音频处理和混音。
控制系统:测量控制信号的相位差,优化控制系统的性能。
是德科技示波器提供了多种灵活的相位差测量方法,满足不同应用场景的需求,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
