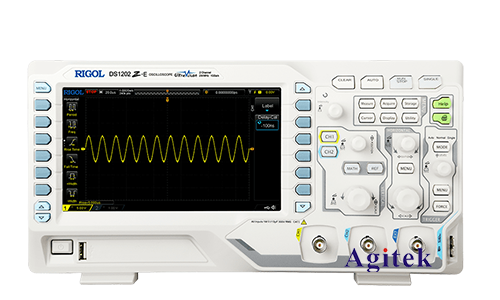

普源DS1102Z-E双通道数字示波器以其性价比高、功能实用等特点，成为众多科研人员、工程师和学生的首选。然而，对于初学者而言，如何利用DS1102Z-E准确测量电压仍然存在一些疑问。本文将详细讲解DS1102Z-E示波器的电压测量方法。

　　仪器准备与连接

　　在开始测量之前，需要确保示波器已正确连接并设置。具体步骤如下：

　　1.电源连接:将示波器连接到稳定的电源。注意电源电压是否与示波器要求相符，避免因电压不稳定或不匹配造成损坏。

　　2.探头连接:使用合适的探头连接到被测电路。普源DS1102Z-E通常使用10:1衰减探头，连接时需要注意探头的接地端必须可靠接地，避免干扰。不同的探头衰减比会影响测量结果，需要根据实际情况选择并进行补偿。

　　3.通道选择:选择合适的通道进行测量。DS1102Z-E拥有两个通道（CH1和CH2），可以同时测量两个信号，也可以单独使用一个通道。选择通道后，需要确保该通道的耦合方式（DC、AC或GND）设置正确，这将影响测量的准确性。DC耦合测量直流和交流信号，AC耦合仅测量交流信号，GND则将输入端接地。

　　4.垂直刻度设置（垂直灵敏度）：根据被测信号的幅度调整垂直刻度。垂直刻度决定了屏幕上每个格子的电压值。选择合适的垂直刻度可以确保信号在屏幕上显示清晰，并方便读取测量结果。如果信号太小，需要增大垂直灵敏度；反之，则需要减小垂直灵敏度。

　　5.水平刻度设置（时间基准）：调整水平刻度以观察信号的波形。合适的水平刻度能清晰地显示信号的周期、频率等信息，这对于某些测量至关重要，例如测量交流电压的有效值。

　　电压测量方法

　　普源DS1102Z-E示波器提供了多种电压测量方法：

　　1.自动测量:这是最便捷的测量方法。示波器会自动识别信号并测量其峰值电压(Vpp)、峰峰值电压(Vp-p)、平均值电压(Vavg)、有效值电压(Vrms)等参数。在自动测量模式下，示波器会自动计算并显示测量结果，方便快捷。

　　2.手动测量：手动测量需要用户根据波形在屏幕上直接读取电压值。通过观察波形在垂直刻度上的位置，可以计算出峰值电压、峰峰值电压等。这种方法需要一定的经验，但可以更精准地进行某些特定参数的测量。

　　3.光标测量:使用光标测量可以精确地测量信号的特定点电压值或两个点之间的电压差。DS1102Z-E示波器提供了多种光标类型，例如水平光标、垂直光标和矩形光标，用户可以根据需要选择合适的类型进行测量。通过移动光标并读取其坐标值，即可得到精确的电压值。

　　4.数学运算:DS1102Z-E示波器支持多种数学运算，例如加法、减法、乘法、除法等。这允许用户对多个通道的信号进行运算，例如计算两个信号之间的电压差。

　　常见问题与解决方法

　　在使用DS1102Z-E示波器测量电压时，可能会遇到一些常见问题：

　　1.信号噪声过大:这可能是由于探头接地不良、电路本身存在噪声或周围环境干扰等原因造成的。解决方法包括：检查探头接地情况，使用屏蔽线连接，降低环境噪声。

　　2.测量结果不稳定:这可能是由于电源不稳定、被测信号不稳定或示波器自身设置问题导致的。解决方法包括：检查电源是否稳定，检查被测电路是否稳定，重新设置示波器的参数。

　　3.测量结果与预期不符:这可能是由于探头衰减比设置不正确、耦合方式选择错误或其他设置错误导致的。解决方法包括：仔细检查探头衰减比设置，选择正确的耦合方式，检查其他设置是否正确。

　　高级应用

　　除了基本的电压测量，DS1102Z-E示波器还支持一些高级应用，例如：

　　波形分析:对波形进行分析，可以获得信号的频率、周期、占空比等参数。

　　触发功能:使用触发功能可以捕获特定事件的波形，便于分析。

　　存储和回放:可以将波形存储到示波器中，方便以后查看和分析。

　　普源DS1102Z-E示波器是一款功能强大的电压测量工具。通过掌握正确的使用方法和技巧，可以准确、高效地完成各种电压测量任务，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
