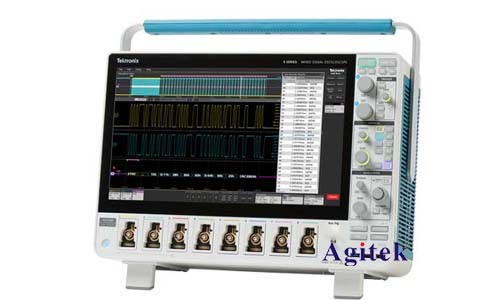

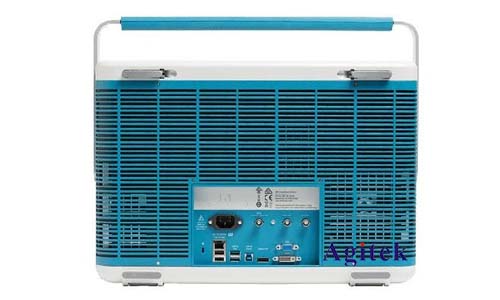

泰克MSO56B混合信号示波器是一款功能强大的测试仪器，其具备强大的差分测量能力，能够准确地捕捉和分析差分信号，这在高速数字电路、模拟电路以及嵌入式系统等领域至关重要。然而，有效地利用其差分测量功能需要对示波器的设置和操作流程有充分的理解。下文将详细阐述如何使用泰克MSO56B示波器进行差分信号测量，包括探头的选择、连接方式、设置参数以及常见问题的解决方法。

　　一、探头选择与连接

　　准确的差分测量依赖于合适的探头。泰克MSO56B示波器通常搭配差分探头，例如泰克的DPA系列差分探头。选择探头时，需要考虑以下因素：

　　带宽:探头的带宽必须高于待测信号的最高频率，以避免信号失真。如果待测信号频率较高，则需要选择带宽更高的探头。

　　阻抗:差分探头的输入阻抗通常为高阻抗，以尽量减少对被测电路的影响。探头的阻抗应与被测电路的阻抗匹配，以获得**的测量精度。

　　衰减比:探头的衰减比决定了输入信号的幅度衰减程度。根据信号的幅度选择合适的衰减比，避免信号过载或过小。

　　共模抑制比(CMRR):CMRR是衡量差分探头抑制共模噪声能力的关键指标，更高的CMRR意味着更低的共模噪声干扰。对于噪声环境复杂的场合，选择高CMRR的探头至关重要。

　　连接差分探头时，需要将探头的两个通道分别连接到被测电路的差分信号的正极和负极。确保探头与被测电路的连接牢固，避免接触不良导致信号衰减或引入噪声。连接完成后，需要校准探头，以确保测量精度。泰克MSO56B示波器通常提供自动校准功能，简化了校准过程。

　　二、示波器设置与参数配置

　　连接探头后，需要在示波器上进行相应的设置：

　　通道选择:选择合适的通道作为差分测量通道。泰克MSO56B示波器通常支持多个差分通道，根据实际需要选择合适的通道。

　　耦合方式:选择合适的耦合方式，通常为AC耦合或DC耦合。AC耦合可以滤除直流分量，而DC耦合则保留直流分量。根据被测信号的特性选择合适的耦合方式。

　　垂直刻度(垂直灵敏度):调整垂直刻度，使信号波形清晰可见，并避免信号过载或过小。

　　水平刻度(时间刻度):调整水平刻度，以清晰地显示信号的细节。

　　触发方式:选择合适的触发方式，例如边沿触发、脉宽触发等，确保稳定的波形显示。对于差分信号，可以选择差分信号的边沿作为触发源。

　　带宽限制:为了减少噪声的影响，可以启用带宽限制功能，限制示波器的带宽，从而减少高频噪声的干扰。

　　差分测量设置:泰克MSO56B示波器通常提供专门的差分测量设置选项，例如差分幅度测量、差分相位测量等。根据需要选择合适的测量选项。

　　三、常见问题与解决方法

　　在使用泰克MSO56B示波器进行差分信号测量时，可能会遇到一些常见问题：

　　信号噪声过大:检查探头连接是否牢固，尝试使用高CMRR的探头，并适当降低示波器的带宽。

　　信号幅度过小:检查探头的衰减比是否合适，并调整示波器的垂直刻度。

　　波形不稳定:检查触发设置是否正确，并调整触发电平。

　　测量结果不准确:检查探头是否校准，并确保探头与被测电路的阻抗匹配。

　　四、高级应用

　　泰克MSO56B示波器还提供一些高级的差分测量功能，例如：

　　眼图测量:用于评估高速数字信号的质量。

　　抖动分析:用于分析高速数字信号的抖动特性。

　　串扰分析:用于分析信号之间的串扰现象。

　　熟练掌握这些高级功能，可以更深入地分析差分信号的特性，从而更好地进行电路设计和故障诊断。

　　泰克MSO56B示波器提供了强大的差分信号测量能力，能够满足各种复杂的测试需求。通过正确选择探头、合理配置示波器参数以及掌握常见问题的解决方法，可以有效地利用MSO56B进行精确的差分信号测量，从而提高测试效率和精度，为电路设计和调试提供可靠的依据。深入理解示波器的功能和操作流程，并结合实际应用不断实践，是熟练掌握差分信号测量技术的关键，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
