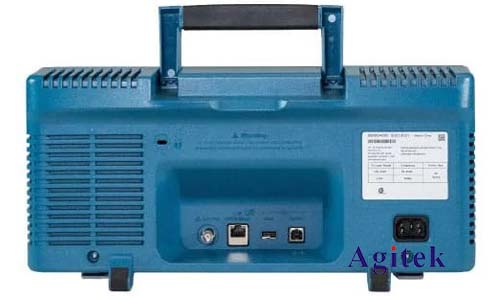

泰克示波器作为高精度、高带宽的测量仪器，广泛应用于各种电子电路的测试和调试。而同轴线作为一种重要的传输线，其电流测量在高频电路分析、信号完整性测试以及电磁兼容性(EMC)评估中至关重要。下面将详细探讨利用泰克示波器测量同轴线电流的多种方法。

　　一、直接电流测量方法的局限性

　　传统意义上的电流测量通常采用电流表或电流钳。然而，在高频应用中，这些方法存在诸多局限性。首先，传统电流表和电流钳的带宽有限，无法准确测量高频信号中的瞬态电流变化。其次，这些方法通常会引入额外的电感和电容，改变被测电路的特性，导致测量结果不准确。尤其在高速数字电路和射频电路中，这种影响更为显著。因此，在高频同轴线电流测量中，直接采用传统方法往往不可行。

　　二、基于泰克示波器的间接测量方法

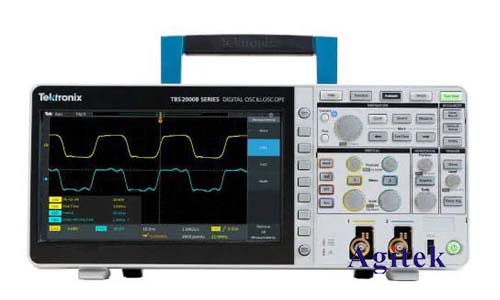

　　泰克示波器凭借其高采样率、高精度和丰富的测量功能，为间接测量同轴线电流提供了有效的解决方案。主要的间接测量方法包括：

　　1.电阻分压法:在同轴线中串联一个低阻值的精密电阻，通过测量电阻两端的电压降，利用欧姆定律计算电流。该方法简单易行，但需选择合适的电阻值。电阻值过大，会影响电路特性；电阻值过小，则电压降太小，测量精度下降。此外，电阻本身的电感和寄生电容也会对高频测量结果造成影响。为了减小误差，需要选择低电感、低电容的精密电阻，并进行相应的校准。

　　2.电流探头法:使用专门设计的电流探头，直接夹在同轴线上测量电流。电流探头内部通常采用霍尔效应传感器或罗氏线圈，能够有效地隔离被测电路，减少对电路特性的影响。不同类型的电流探头具有不同的带宽和灵敏度，选择合适的探头至关重要。高频应用需要选择高带宽、低噪声的电流探头。泰克示波器通常与相应的电流探头配合使用，其软件能够自动识别探头类型，并进行相应的校正。

　　3.基于电压探头的间接测量(结合已知阻抗):如果同轴线的特性阻抗已知，通过测量同轴线上的电压，可以利用欧姆定律反推出电流。此方法需要确保同轴线处于匹配状态，以避免反射波的影响，影响测量精度。该方法的优势在于无需额外增加元件，但对系统的阻抗匹配要求较高。

　　4.基于S参数测量:对于高频应用，S参数测量是一种更加精确的方法。通过矢量网络分析仪(VNA)测量同轴线的S参数，可以推算出同轴线的电流分布。泰克示波器可以与VNA结合使用，实现更全面的信号完整性分析。

　　三、测量误差分析及补偿

　　无论采用哪种方法，测量误差都是不可避免的。主要的误差来源包括：

　　探头误差:电流探头或电压探头的带宽限制、寄生参数、温度漂移等都会引入误差。

　　电阻误差:采用电阻分压法时，电阻的精度和温度系数会影响测量结果。

　　连接器误差:连接器接触不良或寄生参数会引入误差。

　　系统噪声:示波器和探头的噪声会影响测量精度。

　　为了减小误差，需要选择高精度仪器和探头，进行正确的校准，并采取一定的噪声抑制措施，例如使用屏蔽线材和良好的接地方式。

　　四、应用案例

　　泰克示波器同轴线电流测量广泛应用于以下领域：

　　高频电路设计与调试:例如，测量高频放大器或射频发射机的输出电流，验证电路设计是否符合预期。

　　信号完整性测试:评估高速数字信号传输线上的电流瞬态，判断是否存在信号反射或衰减。

　　电磁兼容性(EMC)测试:测量电路辐射的电磁干扰，评估其是否符合相关的EMC标准。

　　电力电子系统分析:测量电力电子开关器件的电流波形，分析其开关特性和效率。

　　泰克示波器结合合适的探头和测量方法，可以有效地测量同轴线的电流。选择哪种方法取决于具体的应用场景和测量要求。为了获得准确可靠的测量结果，必须充分考虑各种误差来源，并采取相应的措施进行补偿。熟练掌握泰克示波器的使用方法以及各种电流测量技术，对于从事高频电路设计、测试和调试工作的工程师至关重要，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
