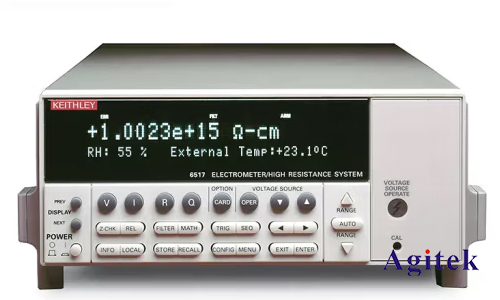

电导率是衡量材料传导电流能力的重要指标,在材料科学、电子工程、电力工程等领域有着广泛应用。吉时利6517B静电计是一种高精度、高灵敏度的仪器,可用于测量材料的电导率、介电常数、电荷等参数。本文将详细介绍如何利用吉时利6517B静电计测量材料的电导率。

一、测量原理
材料的电导率与材料的尺寸、形状和电阻率有关。电阻率是材料本身的性质,表示单位长度、单位截面积材料的电阻。电导率是电阻率的倒数,表示材料传导电流的能力。
吉时利6517B静电计通过测量材料的电阻来计算材料的电导率。测量过程中,静电计会施加一个电压到材料上,并测量流过材料的电流。根据欧姆定律,材料的电阻可以通过电压和电流的比值计算得到。电导率则可以通过电阻和材料的几何尺寸进行计算。
二、测量步骤
1.仪器准备
准备吉时利6517B静电计、连接线、测试探针、样品材料、样品夹具。
确保静电计已校准,并连接电源。
根据材料的形状和尺寸选择合适的样品夹具。
2.样品制备
清洁样品表面,去除表面污染物。
将样品放置在样品夹具中,确保样品与夹具之间紧密接触。
测量样品的尺寸,包括长度、宽度和厚度。
3.测量设置
连接静电计的测试探针到样品夹具。
设置静电计的电压和电流测量范围,确保测量范围适合样品的电阻率。
设置静电计的测量模式,选择合适的测量方法,例如两点法、四点法等。
4.数据采集
在静电计上选择“测量”按钮,开始测量。
记录静电计显示的电压和电流值。
重复测量数次,取平均值。
5.数据分析
根据测量结果和样品尺寸,计算材料的电阻率。
电导率是电阻率的倒数,可以根据电阻率计算得到。
三、注意事项
测量过程中,要确保样品与夹具之间紧密接触,避免接触不良导致测量误差。
测量过程中,要避免外界电磁干扰,防止干扰测量结果。
测量完成后,要及时断开静电计电源,防止静电计损坏。

吉时利6517B静电计是一种功能强大的仪器,可以方便快捷地测量材料的电导率。在实际应用中,需要根据具体情况选择合适的测量方法,并注意测量过程中的注意事项,以确保测量结果的准确性和可靠性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
