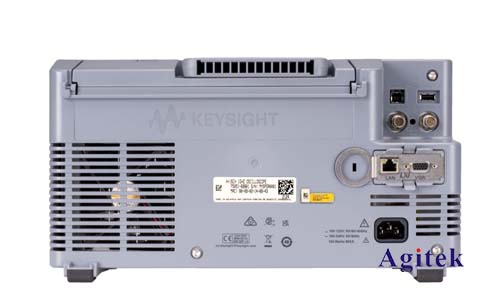

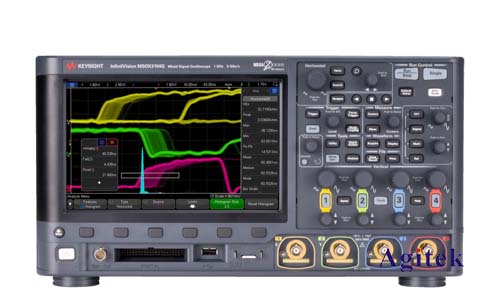

在电子电路设计和调试过程中，纹波测试是不可或缺的一部分。纹波是指在直流信号上叠加的交流信号，其大小和频率会影响电路的性能和稳定性。是德科技DSOX4054A示波器是一款功能强大、性能可靠的示波器，其丰富的功能和高精度测量能力，使其成为纹波测试的理想工具。

　　一、测试准备

　　在开始测试之前，需要进行以下准备工作：

　　1.确认测试目标:清晰地定义需要测试的信号类型、纹波频率范围以及预期测量精度。

　　2.选择合适的探头:根据测试信号的频率和电压范围，选择合适的探头。

　　3.准备测试环境:确保测试环境稳定，并消除可能对测试结果造成干扰的因素，例如电磁干扰和噪声。

　　二、示波器设置

　　将DSOX4054A示波器与待测电路连接，并进行以下设置：

　　1.时间刻度:根据纹波频率范围选择合适的时间刻度，确保能够清晰地观察到纹波信号。

　　2.电压刻度:根据信号幅度选择合适的电压刻度，保证波形不会超出示波器屏幕。

　　3.触发方式:选择合适的触发方式，例如边沿触发或斜率触发，以确保波形稳定显示。

　　4.测量参数:根据测试需求选择需要测量的参数，例如峰峰值、平均值、均方根值等。

　　三、测试方法

　　根据测试需求，可以选择以下几种测试方法：

　　1.直接测量法:将示波器探头连接到信号源输出端，直接测量纹波信号。

　　2.差分测量法:将示波器探头分别连接到信号源输出端和参考点，测量两点之间的电压差，从而得到纹波信号。

　　3.FFT分析法:使用示波器的FFT分析功能，将时域信号转换为频域信号，分析纹波频率成分。

　　四、数据分析与结果解读

　　1.数据记录:使用示波器的截图功能或数据存储功能，记录测试结果，以便后续分析。

　　2.数据分析:根据测试目标，对测量数据进行分析，例如计算纹波峰峰值、纹波频率、纹波幅度等。

　　3.结果解读:将分析结果与预期值进行比较，判断纹波是否满足设计要求，并分析原因。

　　五、测试技巧

　　1.探头补偿:为了保证测量精度，需要对探头进行补偿。

　　2.信号接地:确保信号接地良好，避免接地不良导致的测量误差。

　　3.带宽限制:选择合适的探头和示波器带宽，避免带宽不足导致信号失真。

　　4.噪声抑制:使用示波器的噪声抑制功能，减少环境噪声的影响。

　　5.滤波:根据需要使用示波器的滤波功能，去除不必要的频率成分。

　　利用是德DSOX4054A示波器测试纹波是一个重要的技术，可以帮助工程师准确测量和分析纹波信号，从而提高电路设计和调试的效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
