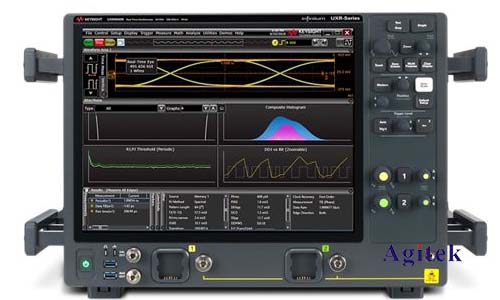

安捷伦示波器是实验室常用的测试仪器，在使用过程中，有时会遇到显示的方波不直的情况，这会影响信号的分析和测量。本文将针对此问题，从以下几个方面分析原因并提供解决方案。

　　一、示波器设置问题

　　1.耦合方式：示波器输入通道的耦合方式选择错误会导致方波失真。对于方波信号，通常应该选择直流耦合(DC coupling)模式，而不是交流耦合(AC coupling)模式。交流耦合会滤除直流分量，导致方波出现倾斜或平顶。

　　2.时间基准：时间基准设置不合理也会导致方波显示不清晰。如果时间基准过短，方波可能会被压缩，导致上升沿和下降沿难以分辨。反之，如果时间基准过长，方波可能会显得过于平缓。

　　3.垂直刻度：垂直刻度设置过小会导致方波被压缩，难以观察到波形细节。垂直刻度过大则会导致波形显示过小，占据不了整个屏幕。

　　二、探头问题

　　1.探头带宽：探头的带宽决定了它能够准确测量信号的频率上限。如果探头的带宽低于信号频率，则会产生信号衰减和失真，导致方波出现毛刺或波形不完整。

　　2.探头补偿：每个探头都有自身的补偿特性，需要在示波器上进行补偿，否则会造成信号失真。

　　3.探头接地：探头的接地方式也会影响信号的完整性。如果探头的接地不良，会导致噪声混入信号，导致方波出现抖动或毛刺。

　　三、信号源问题

　　1.信号源频率：如果信号源的频率过高，可能会超出示波器的采样率，导致方波出现锯齿状。

　　2.信号源输出阻抗：信号源的输出阻抗与探头的输入阻抗不匹配会导致信号反射，造成方波出现毛刺或信号失真。

　　3.信号源稳定性：如果信号源的输出不稳定，会导致方波出现抖动或起伏。

　　四、接地问题

　　1.示波器接地：示波器必须接地良好，否则会引入噪声，导致方波出现抖动或毛刺。

　　2.信号源接地：信号源也需要接地良好，防止噪声混入信号，导致方波失真。

　　3.探头接地：如前所述，探头的接地方式也会影响信号的完整性。

　　五、噪声问题

　　1.环境噪声：周围环境的电磁干扰或噪声也会影响方波的质量。可以通过屏蔽或滤波等方法减少环境噪声的影响。

　　2.示波器本身噪声：示波器本身也会产生噪声，可以通过调整示波器设置或选择低噪声示波器来降低噪声影响。

　　解决方法：

　　1.检查示波器设置：首先要确保示波器设置正确，例如耦合方式、时间基准、垂直刻度等。

　　2.选择合适的探头：确保探头的带宽足够高，并进行正确的补偿。

　　3.检查信号源：检查信号源的频率、输出阻抗和稳定性是否符合要求。

　　4.保证良好接地：确保示波器、信号源和探头都接地良好。

　　5.减少环境噪声：通过屏蔽、滤波等方法减少环境噪声的影响。

　　6.使用低噪声示波器：如果条件允许，可以使用低噪声示波器，降低示波器本身噪声的影响。

　　安捷伦示波器显示方波不直的原因可能多种多样，需要根据具体情况进行分析和排查。通过检查示波器设置、探头、信号源、接地和噪声等方面，可以找到问题所在并采取相应的解决方法，最终获得清晰准确的方波波形，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
