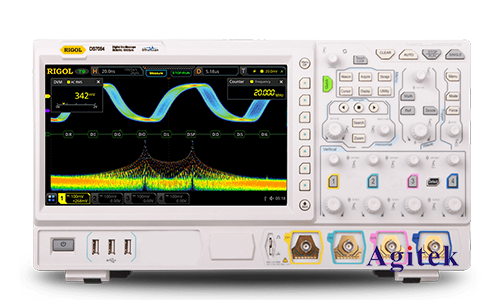

普源MSO7024是一款功能强大的数字示波器，其高采样率、低噪声和宽频带特性使其成为测试纹波的理想工具。本文将详细介绍如何使用普源MSO7024示波器测试纹波，并提供一些实用的技巧和方法，以帮助用户获得准确可靠的测试结果。

　　1.连接和设置

　　将被测设备的信号连接到示波器的通道输入。确保连接线缆质量良好，且接地良好。

　　根据信号频率和幅度选择合适的示波器垂直刻度和时间刻度。

　　设置触发方式，例如边沿触发或斜率触发，确保示波器可以准确地捕捉到纹波信号。

　　根据需要设置示波器带宽、耦合方式和阻抗。

　　2.测量方法

　　直接测量峰峰值:这是最简单的方法，直接在示波器屏幕上读取纹波的峰峰值电压。

　　使用测量功能:普源MSO7024示波器提供多种测量功能，例如峰峰值、平均值、有效值、频率等，可以使用这些功能进行精确的纹波测量。

　　使用数学运算:通过示波器的数学运算功能，可以对信号进行处理，例如减去直流分量、计算均方根值等，从而获得更精准的纹波测量结果。

　　使用FFT分析:将纹波信号进行傅里叶变换可以分析其频谱成分，从而识别不同频率的纹波成分，并进行更深入的分析。

　　3.实用技巧

　　使用合适的探头:选择合适的示波器探头可以提高测量精度，例如使用高带宽探头测量高速信号，使用低电容探头测量低阻抗信号。

　　选择合适的采样率:采样率必须足够高才能准确地捕捉到纹波信号，一般来说，采样率至少应为信号频率的5倍以上。

　　注意接地:确保被测设备和示波器之间接地良好，以避免干扰信号。

　　减少噪声:在测试环境中尽量减少噪声源，例如电磁干扰、电源噪声等。

　　校准示波器:定期校准示波器可以确保其测量精度。

　　4.注意事项

　　纹波定义:在进行纹波测试之前，要明确定义纹波的概念。例如，是测量峰峰值、有效值还是频率？

　　信号类型:不同的信号类型可能需要不同的测试方法。例如，直流信号的纹波测试方法与交流信号的纹波测试方法有所不同。

　　环境影响:环境因素，例如温度、湿度等，可能会影响纹波测量结果。

　　参考文档:仔细阅读普源MSO7024示波器用户手册，了解其具体功能和操作方法。

　　普源MSO7024示波器是一款功能强大的纹波测试工具。通过合理设置和操作，用户可以获得准确可靠的纹波测量结果。本文提供的技巧和方法可以帮助用户更好地理解和应用普源MSO7024示波器进行纹波测试，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
