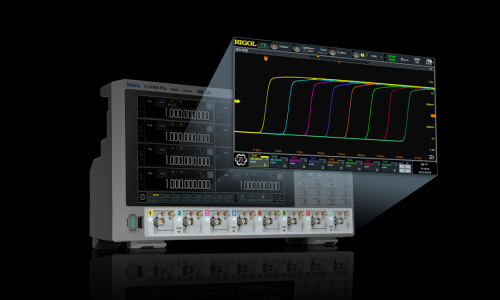

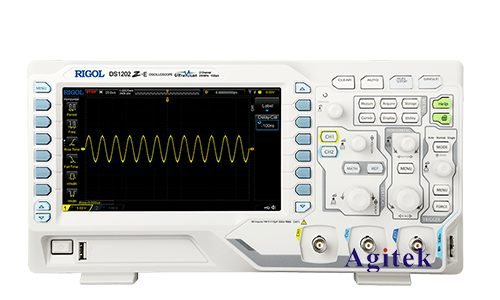

在使用普源示波器观察方波信号时，我们常常会遇到上下沿抖动的现象，即方波的上升沿和下降沿并非完全垂直，而是呈现出一定的抖动。这种现象会导致测量结果不准确，影响信号完整性和数据分析的可靠性。本文将深入探讨方波上下沿抖动的成因，并提供相应的解决方法。

　　一、造成方波上下沿抖动的常见原因

　　1.触发设置不当:

　　触发电平设置不合理:触发电平设置过高或过低，会导致示波器无法准确地捕捉到方波的上升沿或下降沿，进而出现抖动现象。

　　触发模式选择不当:某些触发模式可能无法有效地捕捉方波的边缘，例如自动触发模式可能会导致触发点不稳定。

　　触发延迟设置不合理:触发延迟设置过大或过小，会使示波器无法准确地显示方波的完整波形，从而造成抖动现象。

　　2.探头补偿错误:

　　探头未校准:探头未经过校准，其响应特性与示波器内部的设置不匹配，会造成信号失真，导致方波上下沿抖动。

　　探头连接不良:探头连接松动或接触不良，也会造成信号衰减或噪声引入，进而影响波形质量。

　　3.电路噪声:

　　电源噪声:电源电压不稳定或存在噪声，会直接影响电路的工作状态，导致方波上下沿抖动。

　　外部干扰:周围环境中存在的电磁干扰或射频干扰，也会影响信号质量，造成方波上下沿抖动。

　　4.地线连接不良:

　　地线连接松动:地线连接松动或接触不良，会导致电流无法正常流通，产生地线噪声，进而影响方波的波形质量。

　　地线回路不完整:地线回路不完整，会导致地线噪声积累，影响信号完整性，造成方波上下沿抖动。

　　二、解决方波上下沿抖动的方法

　　1.调整触发设置:

　　优化触发电平:将触发电平设置为方波的上升沿或下降沿的中心位置，确保示波器能够准确地捕捉到波形边缘。

　　选择合适的触发模式:选择合适的触发模式，例如边缘触发模式，以确保触发点稳定。

　　调整触发延迟:适当调整触发延迟，使示波器能够完整地显示方波的整个波形。

　　2.校准探头并确保连接良好:

　　校准探头:使用校准信号对探头进行校准，确保探头响应特性与示波器设置一致。

　　检查探头连接:确保探头连接牢固，避免松动或接触不良。

　　3.减少电路噪声:

　　稳定电源电压:使用稳定的电源，确保电源电压的波动不会影响电路工作。

　　屏蔽外部干扰:使用屏蔽罩或其他措施，屏蔽周围环境中的电磁干扰或射频干扰。

　　4.改善地线连接:

　　确保地线连接牢固:确保地线连接牢固，避免松动或接触不良。

　　构建完整的回路:构建完整的回路，将所有设备的地线连接在一起，减少地线噪声积累。

　　方波上下沿抖动是示波器测量中常见的现象，需要认真分析原因并采取相应措施解决。通过调整触发设置、校准探头、减少电路噪声以及改善地线连接，可以有效地减小或消除方波上下沿抖动，提高测量精度和数据分析的可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
