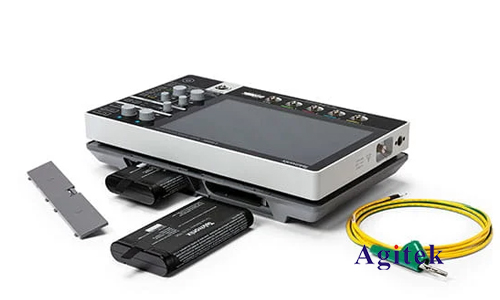

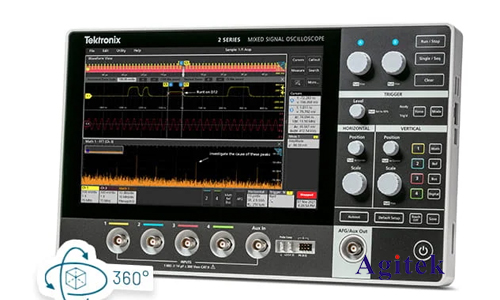

晶振是电子电路中不可或缺的组成部分，它提供稳定的时钟信号，为各种电子设备提供精确的时间参考。准确测量晶振的波形对于评估晶振性能，诊断电路故障以及进行电路调试都至关重要。泰克MSO24示波器作为一款功能强大的测试仪器，拥有强大的测量功能，可以对晶振波形进行精准的分析。本文将详细介绍使用泰克MSO24示波器测量晶振波形的方法，并深入探讨如何使用示波器分析晶振波形的特性。

　　测量准备

　　在开始测量之前，需要做好以下准备：

　　1.连接晶振：将晶振连接到泰克MSO24示波器的通道输入。确保连接正确，避免短路或接反。

　　2.选择探头：根据晶振的信号频率和电压选择合适的探头。一般情况下，使用高带宽的探头可以获得更精准的波形测量结果。

　　3.设置示波器参数：设置合适的电压量程、时间尺度、触发方式和耦合方式，以便观察到清晰完整的晶振波形。

　　4.信号源：确定晶振的信号源，例如晶振本身或者其他信号源的输出。

　　测量步骤

　　1.观察晶振波形：连接好晶振后，在示波器屏幕上观察晶振波形。观察波形的周期、幅度、频率和占空比，判断晶振是否正常工作。

　　2.测量频率：使用示波器的频率测量功能，准确测量晶振的频率。示波器通常提供多种频率测量方式，例如自动测量、手动测量和频谱分析等。

　　3.测量幅度：使用示波器的电压测量功能，测量晶振波形的峰峰值电压或有效值电压。

　　4.分析波形特征：观察晶振波形的上升沿、下降沿、过冲和振铃等特征，评估晶振的性能，例如上升时间、下降时间、信号质量等。

　　5.测量相位：使用示波器的相位测量功能，测量晶振信号与其他信号之间的相位差，例如测量晶振信号与其他时钟信号之间的相位差，判断两个信号之间的时序关系。

　　常见问题分析

　　在测量晶振波形时，可能遇到一些常见问题，例如：

　　1.波形不稳定：如果晶振波形不稳定，可能存在以下原因：

　　电源电压不稳定。

　　负载过重。

　　晶振本身失效。

　　信号路径存在干扰。

　　2.波形失真：如果晶振波形失真，可能存在以下原因：

　　探头带宽不足。

　　信号路径存在阻抗不匹配。

　　晶振本身质量问题。

　　3.无法观察到波形：如果无法观察到晶振波形，可能存在以下原因：

　　连接错误。

　　信号幅度太小。

　　示波器参数设置不正确。

　　使用泰克MSO24示波器测量晶振波形，可以方便快捷地进行晶振性能评估和故障诊断。通过观察晶振波形、测量波形参数和分析波形特征，可以全面了解晶振的性能指标，帮助工程师进行电路调试和设计，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
