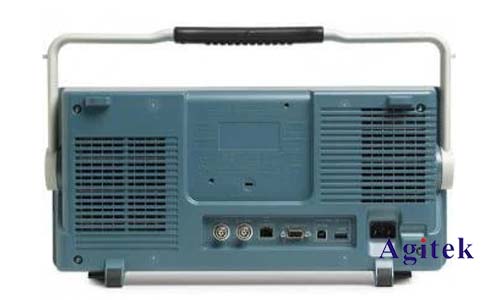

在电子电路设计和测试中，纹波是常见的信号干扰现象，会影响电路的性能和稳定性。而示波器是测量纹波的常用工具，它能够直观地显示信号的波形，并提供纹波幅值、频率等参数信息。本文将以泰克MDO3104示波器为例，详细介绍纹波测试方法，并结合实际案例进行讲解。

　　一、测量准备

　　1.示波器设置:连接MDO3104示波器与被测电路，选择合适的通道和探头。对于纹波测试，一般使用高带宽、低噪声的探头，如Tektronix的P6139A探头。

　　2.触发设置:选择合适的触发方式，例如边缘触发或斜率触发。触发电平应该略高于纹波信号的峰值，以确保示波器能够稳定地捕捉到纹波信号。

　　3.时间基准设置:设置合适的时间基准，以清晰地显示纹波波形。时间基准的选择取决于纹波信号的频率，通常应该能够显示至少一个完整波形周期。

　　4.垂直刻度设置:设置合适的垂直刻度，以确保纹波信号的幅值能够被清晰地显示。垂直刻度的选择取决于纹波信号的幅值和噪声水平。

　　二、测量步骤

　　1.获取波形:在示波器上观察被测信号的波形，确认波形是否正常，是否存在明显的噪声或干扰。

　　2.测量纹波幅值:使用示波器的测量功能，测量纹波信号的峰峰值（PP）或峰值（PK-PK）。纹波幅值通常用伏特（V）或毫伏（mV）表示。

　　3.测量纹波频率:使用示波器的测量功能，测量纹波信号的频率。纹波频率通常用赫兹（Hz）或千赫兹（kHz）表示。

　　4.测量纹波周期:使用示波器的测量功能，测量纹波信号的周期。纹波周期通常用秒（s）或毫秒（ms）表示。

　　5.分析纹波波形:观察纹波波形的形状，判断是否存在明显的谐波或噪声。

　　三、数据分析

　　1.纹波幅值:纹理波幅值越大，说明纹波干扰越严重，对电路性能的影响也越大。

　　2.纹波频率:纹理波频率越高，说明纹波干扰越快，对电路的动态性能影响越大。

　　3.纹波波形:纹波波形可以反映纹波的特性，例如是否含有谐波成分。

　　4.噪声水平:测量纹波信号的噪声水平，判断噪声对纹波测试结果的影响。

　　四、常见问题解决

　　1.波形不稳定:可能是触发设置不当导致的，需要调整触发方式和触发电平。

　　2.波形显示不清:可能是时间基准或垂直刻度设置不当导致的，需要调整时间基准和垂直刻度。

　　3.测量结果不准确:可能是探头连接不牢固或探头性能不佳导致的，需要检查探头连接并更换探头。

　　五、实际案例

　　以下以一个电源纹波测试为例，说明如何使用泰克MDO3104示波器进行纹波测试。

　　案例描述:测试一个直流电源的纹波。

　　测试步骤:

　　1.将电源输出连接到示波器通道1，并选择合适的探头。

　　2.设置触发方式为边缘触发，触发电平略高于纹波信号的峰值。

　　3.设置时间基准为1ms/div，垂直刻度为10mV/div。

　　4.获取波形，观察纹波波形。

　　5.使用示波器的测量功能，测量纹波幅值、频率和周期。

　　6.分析纹波波形，判断是否存在明显的谐波或噪声。

　　案例结果:

　　电源纹波幅值为5mV，频率为100Hz，波形形状为正弦波，没有明显的谐波或噪声。

　　泰克MDO3104示波器是一款功能强大、性能稳定的测试仪器，能够方便地进行纹波测试。本文详细介绍了使用MDO3104示波器进行纹波测试的步骤和方法，并结合实际案例进行讲解，帮助使用者更好地理解和应用纹波测试技术，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
