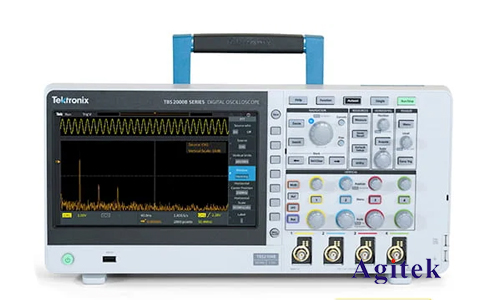

在电子电路设计和调试过程中，差分信号的测量是一项常见的任务。泰克示波器作为一种强大的测量仪器，可以帮助用户准确、高效地分析差分信号。本文将提供一个详细的指南，帮助您使用泰克示波器测量差分信号。

　　1.理解差分信号

　　差分信号是一种通过两条线路传输的信号，这两条线路中的信号幅度相等，但相位相反。这种信号传输方式可以有效抑制噪声干扰，提高信号的抗噪性。

　　2.选择合适的探头

　　测量差分信号需要使用专门的差分探头。差分探头通常由两根独立的探针组成，分别连接到差分信号的两条线路。探头内部电路可以将两路信号的差值放大，从而实现对差分信号的测量。

　　3.设置示波器

　　在使用泰克示波器测量差分信号时，需要进行以下设置：

　　选择差分输入通道：在示波器面板上选择一个通道作为差分输入通道。

　　连接差分探头：将差分探头的探针分别连接到差分信号的两条线路。

　　设置探头衰减系数：根据探头的类型和信号幅度，选择合适的探头衰减系数。

　　设置触发模式：选择合适的触发模式，例如边沿触发或脉冲触发。

　　设置时间刻度和电压刻度：根据信号的特点，调整时间刻度和电压刻度，以便清晰地观察信号波形。

　　4.测量技巧

　　探头接地：将差分探头的公共接地端连接到电路的地线，以确保测量信号的准确性。

　　探头摆放：保持探头的摆放位置尽量靠近差分信号的两条线路，并保持探针之间的距离一致，以最大程度地减少噪声干扰。

　　探头补偿：使用示波器上的探头补偿功能，校正探头内部电路的误差，提高测量精度。

　　信号耦合：根据信号的特点，选择合适的耦合方式，例如AC耦合或DC耦合。

　　5.示波器软件应用

　　泰克示波器通常配备强大的软件工具，可以帮助用户进行更深入的分析。一些常用的软件工具包括：

　　波形测量：可以自动测量信号的幅值、周期、频率、相位等参数。

　　波形数学运算：可以对多个波形进行加减乘除等运算，以便进一步分析信号。

　　频谱分析：可以将时间域信号转换为频域信号，以便分析信号的频谱特性。

　　眼图分析：可以用于分析数字信号的质量，例如上升时间、下降时间、眼高和眼宽。

　　6.注意事项

　　安全第一：在使用泰克示波器测量差分信号时，务必注意安全，防止触电或意外损坏设备。

　　仪器校准：定期校准泰克示波器，确保其测量结果的准确性。

　　环境影响：避免将示波器放置在强电磁场或温度变化剧烈的环境中，以免影响测量结果。

　　使用泰克示波器测量差分信号需要选择合适的探头、进行正确的设置以及掌握一些测量技巧。此外，充分利用示波器软件工具可以帮助用户更深入地分析信号。希望本文能够帮助您更有效地利用泰克示波器进行差分信号测量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
