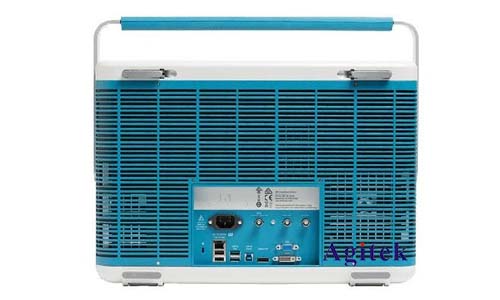

泰克MSO54B示波器是一款功能强大的数字示波器，拥有丰富的测量功能和灵活的配置选项，使其成为测量交流电信号的理想工具。本文将详细介绍如何使用泰克MSO54B示波器测量交流电，涵盖连接、设置、测量参数以及注意事项等方面。

　　一、连接

　　1.连接示波器和被测电路：

　　使用示波器的探头连接到被测电路的信号点。

　　确保探头与被测信号的极性匹配，即探头的“地”端连接到电路的“地”端。

　　2.选择合适的探头：

　　对于高频信号，建议使用带宽较高的探头，例如1 GHz带宽探头。

　　对于高电压信号，建议使用高电压探头。

　　对于低电流信号，建议使用电流探头。

　　二、设置

　　1.设置时间刻度：

　　根据被测信号的频率，选择合适的时间刻度，以便观察到完整的波形。

　　调整时间刻度按钮，直到波形在屏幕上清晰可见。

　　2.设置电压刻度：

　　调整电压刻度按钮，使波形垂直方向上的幅度充满屏幕的绝大部分。

　　确保电压刻度能够显示出信号的峰值和谷值。

　　3.选择测量模式：

　　选择合适的测量模式，例如“交流耦合”或“直流耦合”，以便观察到信号的完整波形。

　　4.触发设置：

　　选择合适的触发方式，例如“边沿触发”或“斜率触发”，以便稳定地观察到信号的波形。

　　设置触发电平，确保示波器只在信号达到特定电平时才触发。

　　三、测量参数

　　1.频率：

　　使用示波器的频率测量功能，直接读取信号的频率。

　　2.峰峰值电压：

　　使用示波器的峰峰值电压测量功能，测量信号的峰值与谷值之间的电压差。

　　3.有效值电压：

　　使用示波器的有效值电压测量功能，测量信号的有效值电压。

　　4.相位：

　　如果需要测量两个信号之间的相位差，可以使用示波器的相位测量功能。

　　四、注意事项

　　1.安全第一：

　　在进行任何测量之前，确保电路已经断电，并采取必要的安全措施。

　　2.探头接地：

　　确保探头的“地”端连接到电路的“地”端，以避免地线环路的影响。

　　3.信号衰减：

　　探头会对信号造成一定的衰减，使用前需了解探头的衰减比，并在测量结果中进行补偿。

　　4.信号失真：

　　由于探头本身的特性，可能会导致信号失真，尤其是在高频信号测量时。

　　5.示波器设置：

　　确保示波器的设置能够正确地显示和测量被测信号，例如时间刻度、电压刻度、触发方式等。

　　泰克MSO54B示波器是一款功能强大、操作简便的数字示波器，可用于测量各种信号，包括交流电。使用泰克MSO54B示波器进行交流电测量，需要了解相关的连接方法、设置步骤和注意事项，才能获得准确可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
